客户需求

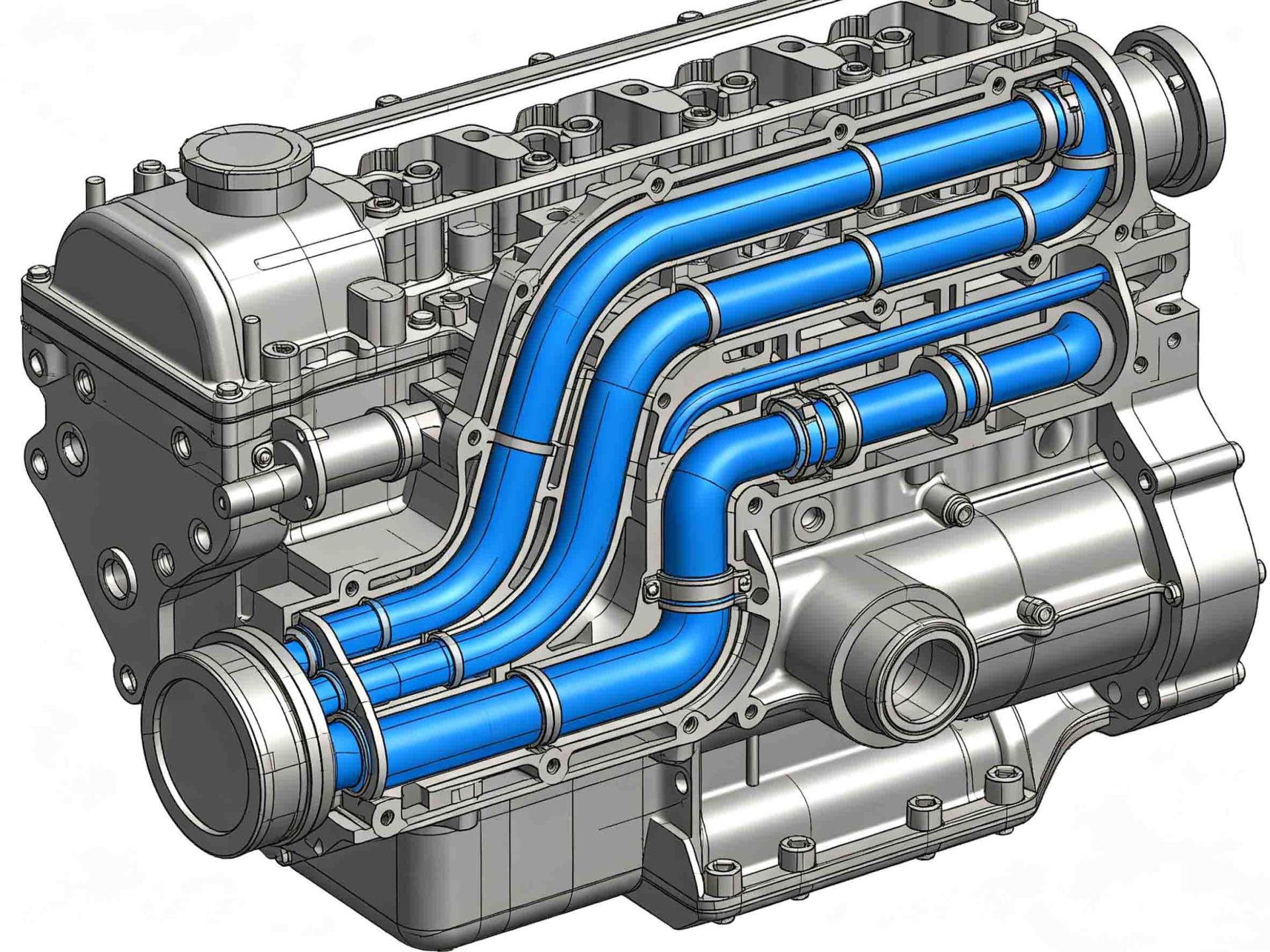

在汽车发动机的制造过程中，气缸体、气缸盖及发动机总成装配完成后，均需对水道进行严格的密封性测试与
通液运行测试。这一环节的核心目的在于检测水道是否存在砂眼、缩孔、裂纹等铸造缺陷，以及各部件装配后
的密封性能是否达标。发动机水道气密性测试又可分为气缸体气密性测试、冷却管路气密性测试和机油油路密
封性测试三大板块，三者之间互不窜漏亦是一个重要的品质管控指标。
我司合作的一家国内知名发动机制造企业，在生产过程中面临以下水道测试密封连接难题：
总体密封性及窜漏测试的复杂需求：在发动机气密性测试中，除了测试冷却水道自身的气密性，还需确保水道
与油道、气道之间互不窜漏。测试过程中往往需要对多个不同位置的水道接口同时进行封堵、充气或通液，操
作流程繁琐且对连接件的密封性能提出了极高要求。总成装配完成后，发动机还需要进行热试，即对各类冷却
水管进行连接并充注冷却水，此时测试过程中的流量是一个重要影响因素，流量过小则影响散热效果，导致测
试结果不达标。凸缘管口兼容量不足：该企业的发动机水道进出口采用了凸缘式管口结构，且凸缘长度较短。市面上常见的快
速接头对其凸缘长度的适配范围要求较高，安装后会与水管周边的传感器、线束支架等部件发生空间干涉，无
法正常操作。效率瓶颈与测试节拍要求：传统螺纹锁紧接头操作繁琐，每连接一个管口需耗时数十秒，加之水道测试往往需
要对3-5个接口同时进行封堵，整机测试辅助时间过长，严重影响产线下线节拍。操作空间受限：发动机舱体结构紧凑，水道接口周围往往布满了各类传感器、线束和管路，操作空间极为狭小。
客户亟需一款结构紧凑、可在受限空间内单手完成操作的快速密封连接器。
方案介绍
针对客户在面对以上工况时的测试密封需求，瑞和欣技术团队基于发动机水道测试中不同的压力等级、管口类型
及测试介质，为客户量身定制了组合式快速密封连接方案。
根据水道测试压力等级进行科学选配，瑞和欣建议的方案如下：
低压水道测试（测试压力≤3Bar） ：推荐选用瑞和欣内胀式系列快速接头。该系列采用把手式操作机构，具备
较大的密封范围（可适配DN15-DN40多种内径规格），通过手柄驱动内部密封圈径向膨胀贴紧管壁内径，形
成无损、可靠的低压密封连接。其超高性价比使其在发动机水道气密性低压测试领域成为优化方案。高压水道与窜漏测试（测试压力 >3Bar） ：针对发动机水道耐压测试及窜漏测试中高压力、易泄露的特殊需求，
推荐选用瑞和欣外卡式密封接头该系列方案采用端面密封方式，接头内部为直通式流量孔，可极大程度减小流量
损失，保障热试过程中冷却液的充足供应，同时确保在一定侧向负载扰动下密封依然可靠，满足高压力工况的安
全测试需求。凸缘管口紧凑空间连接方案：针对发动机水道常见的凸缘管接口，瑞和欣提供滑套式凸缘管专用连接器。客户操
作时将连接器对准凸缘管口，轻推滑套即可完成锁紧，连接器内部的锥形密封圈与管口紧密贴合，金属爪牙自动
抓取管口的凸起部分，即使在高压或振动环境下也能保持稳定连接。多通道并行测试：对于需同时封堵多个水路接口的测试场景，瑞和欣可根据客户水道接口的具体排布位置及间距，
提供定制化的多通道整体对接板方案，有效避免因并排管口间距过小而导致的干涉问题。
方案优势
精准匹配不同压力等级：瑞和欣针对发动机水道测试中低压气密性测试和高压通液耐压测试的不同需求，提供了
差异化的专项产品选型方案，有效兼顾了测试的准确性、安全性与成本效益。高效快速连接，突破瓶颈工序：采用滑套式、手柄式快捷操作，单人单手轻推或弯折手柄即可瞬间建立或断开密
封连接。相比传统螺纹连接方式，单次连接耗时可缩短80% 以上，有效释放了产线的测试节拍瓶颈。解决狭小空间操作难题：瑞和欣快速接头外形设计紧凑光滑，针对发动机舱管路复杂的工况进行了优化，无外部
突出的干涉部件，在无法使用标准接头的局促环境中依然可以顺畅操作。实现无损测试，保障精密品质：无论是内胀式方案（接触管内壁、不接触管口外表面）还是外卡式方案的端面密
封设计，均能有效避免对管口外壁产生划伤、压痕或偏心载荷，对于表面质量要求严苛的铝合金管件及各类水道
接口可起到极佳的无损防护效果。可靠耐用，适应恶劣工况：连接器主体选用高强度不锈钢或航空级铝合金材质，表面经硬质阳极氧化处理兼具耐
磨性与结构强度。密封元件采用耐腐蚀氟橡胶或进口氢化丁腈橡胶，可在-40℃至+150℃温度范围内保持弹性稳
定，满足冷却水道冷热循环及通高温冷却液测试的严苛工况。适配多种管口类型：无论是内径直管式、凸缘式水道接口还是各种异型管口，瑞和欣标准产品库均拥有对应的成
熟成熟连接器型号方案，可有效兼容客户不同产品系列的测试换型需求。
客户反馈
“相比于以前使用的螺纹式接头，瑞和欣的快速密封连接器将我们发动机水道单接口连接时间从20秒降低到了不
到1秒，效率提升非常明显。”“由于管口周边零部件复杂，使用瑞和欣紧凑型接头时没有发生任何的物理干涉。在测试高压时，外卡式接头的
自锁功能表现非常稳定，没有出现过爆冲脱落的情况。”“瑞和欣工程师在实地评估时能在短时内对我方测试时的压力、流量、温度以及管口公差现场进行详细的技术交
流并提供对应的图纸核对建议，服务专业且高效。”
应用拓展
基于发动机冷却水道测试的成功应用，瑞和欣快速密封连接器还可广泛拓展至以下同类型或高关联度场景：
变速箱油冷系统测试：在变速箱生产线中，针对变速箱的油冷器及液压阀体水路、油路接口的气密性及冷却液
通流测试，瑞和欣各类标准及定制接头可提供无损高效的连接方案。涡轮增压器中间体水道测试：针对涡轮增压器壳体中的冷却水道接口，推荐选用瑞和欣内胀式或外包式系列接
头，利用气压驱动，帮助提升生产效率与测试稳定性。EGR废气再循环冷却器测试：EGR冷却器中冷却液管路的密封性及耐压测试，瑞和欣可适配其凸缘接口或直管
接口，确保测试过程稳定可靠。新能源汽车电机电控冷却系统：电动汽车驱动电机壳体及电机控制器中广泛分布有用于热管理的螺旋水道，产
线环节需对水道进行气密测试。该类管口通常为内径直管或异形接口，同样可参考发动机水道测试方案进行密
封连接。散热器、中冷器及热交换器测试：各类车用热交换器的进出水管接口气密检测与压力脉冲测试，瑞和欣均可提
供标准化快速对接方案。
瑞和欣——掌握核心密封技术，为您一站式解决发动机及动力总成测试中的连接难题。如需获取专业技术建议或
进行现场测试，欢迎联系我们。
