涡轮增压器壳体气密性测试——瑞和欣快速密封连接器应用案例

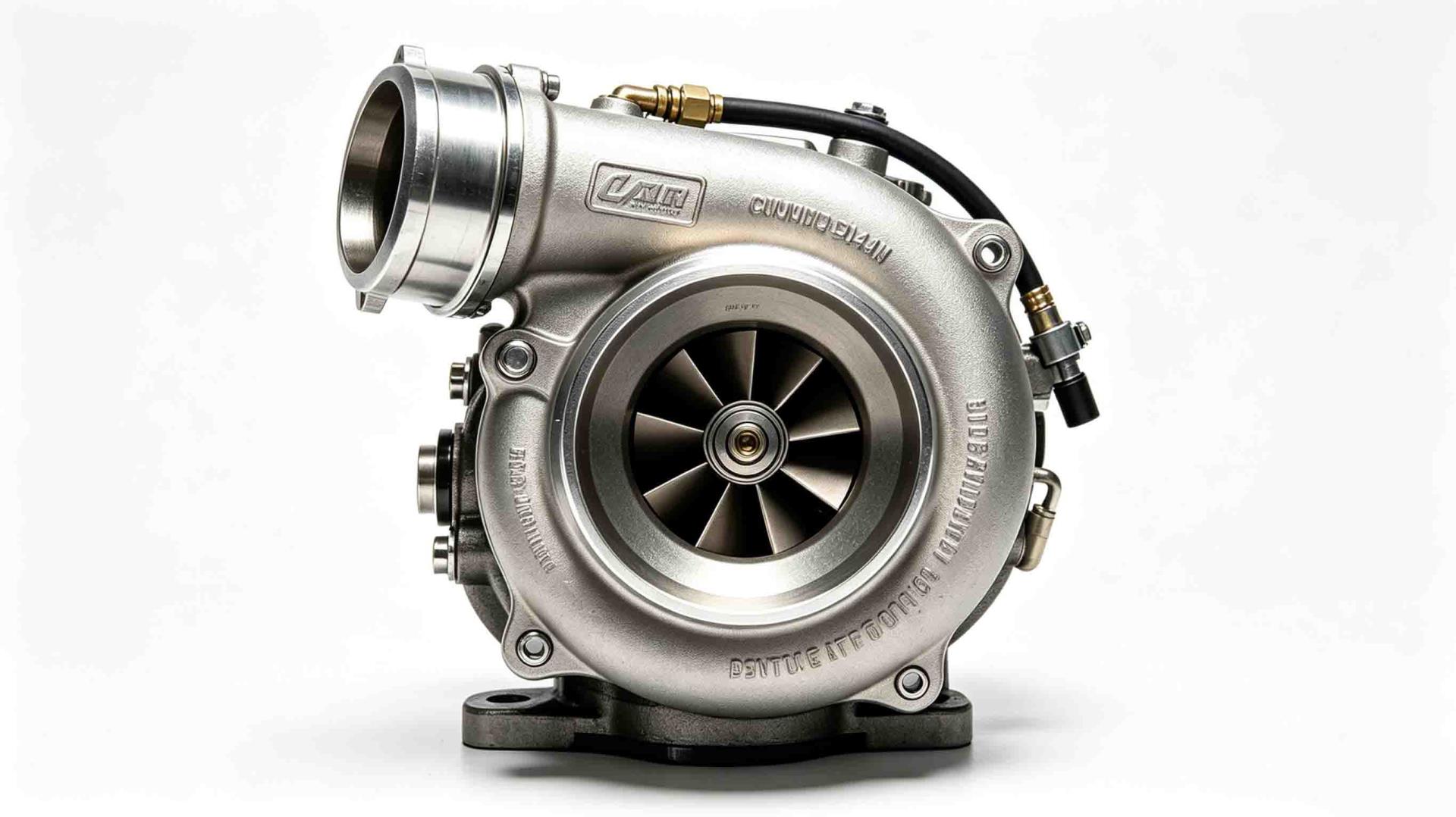

涡轮增压器作为内燃机实现高效燃烧和低排放的核心部件，其密封性能直接影响发动机的燃油经济性和排放水平。涡轮增压
器壳体上分布着外螺纹接口、凸缘接口、冷却水道口等多种管口，传统采用扳手拧紧螺纹或硅胶软管包裹加卡箍的方式，不
仅操作繁琐，还面临泄漏误判率高、效率低等痛点。瑞和欣针对不同接口类型提供了组合式快速密封连接方案，帮助客户实现
“一秒连接，瞬时密封”，显著提升了产线测试效率。该方案可广泛应用于新能源电驱控制器液冷测试、储能电池液冷板测试、
汽车底盘管路测试等行业场景。

客户需求

涡轮增压器通过压缩空气提高燃烧效率，为发动机提供强劲动力输出。每台涡轮增压器出厂前必须经过严格的气密性检测，确
保压气机壳体、轴承座、中冷器等核心部件无泄漏缺陷。

某涡轮增压器制造企业在气密性测试环节面临三大痛点：

① 接口类型多样，连接难度大。 涡轮增压器壳体包含外螺纹接口、凸缘接口、冷却水道口等多种管口形式，需要匹配不同的密
封方案。

② 传统方式效率低下，制约产能。 传统采用扳手拧紧螺纹或硅胶软管包裹加卡箍的方式，单条管路测试耗时长达1分钟以上，严
重影响产线节拍。

③ 泄漏误判率高，影响产品质量。 传统连接方式在频繁拆装过程中密封稳定性不足，存在较高几率的泄漏误判，难以满足生产线
对过程质量的严格要求。

基于以上痛点，客户迫切需要一套既能快速连接、又能确保密封效果的组合式快速密封连接方案。

方案介绍

瑞和欣技术团队深入客户现场，逐一测绘各接口规格与测试参数，针对涡轮增压器不同类型的接口，提供了三款专业的快速密封连接
器，实现“一站配齐”。

① 外螺纹接口——SW-J2系列内螺纹快速连接器

涡轮增压器壳体上分布有M10、M12等多种规格的外螺纹接口，用于气源连接和通气测试。瑞和欣选用SW-J2系列内螺纹快速连接器，
采用压力辅助压紧设计——测试压力越高，螺牙扣在螺纹孔内的连接力越强，密封越可靠。操作者仅需将接头对准外螺纹口插入，松
开手柄即可完成连接，在1秒内实现螺纹咬合与密封。

SW-J2系列还提供多种加长颈部版本，可适配不同空间工况，压力范围覆盖50bar至350bar，并同时提供手动和气动两种操作版本。

② 凸缘及异型管口——SW-H1系列外卡式快速连接器

针对涡轮增压器上的凸缘接口和冷却水道管口，瑞和欣选用SW-H1异型管快速连接器。连接器采用外卡式密封设计，主体选用高品质
316不锈钢材质，具有出色的耐腐蚀性和结构紧凑、坚固耐用的特性。在操作方面，工作人员只需手持轻推，即可轻松完成密封连接，
无需复杂培训和专业工具。

③ 自动化批量测试——SW-A1系列气动快速连接器

针对客户自动化生产线的批量检测需求，瑞和欣还提供了SW-A1系列气动外管连接器，通过气动驱动实现自动密封，可配合机械臂自
动完成抓取、对准、密封、保压、撤离全流程，完美适配大批量自动化生产测试场景。

方案优势

瑞和欣快速密封连接方案为客户带来了多维度的显著优势：

① 一秒连接，瞬时密封，效率提升至少10倍

瑞和欣快速连接器以“一秒连接”为核心设计目标。在客户产线实际应用中，连接效率相较于传统打卡箍或缠绕螺纹方案提升至少10
倍以上，操作人员只需手持轻推或一键触发，即可完成密封连接，在紧张的生产节拍中显著缩短测试时间。连接成功即密封良好，有
效降低90%以上因连接泄漏问题导致的测试误判。

② 无损连接，保障成品品质

瑞和欣SW-H1系列在连接器与测试管件的接触面创新性地加入了工程塑料保护层，对各种铝合金管件、塑料材质管件等需要防磕碰的
接口极为友好，真正实现了“接触不留痕”，有效保护了成品涡轮增压器壳体的表面质量。

③ 优质选材，性能卓越

连接器主体选用316不锈钢材质，具有出色的耐腐蚀性，能够适应各种复杂恶劣的工作环境。同时结构紧凑、坚固耐用，关键密封件寿
命超过2万次，大大延长了连接器的使用寿命。

④ 定制化能力，灵活适配

瑞和欣拥有强大的定制能力，基于多种先进的密封技术，无论是标准接口还是特殊接口，都能为客户定制出可靠的快速连接器，提供
一站式交钥匙的密封连接方案。

客户反馈

客户在使用瑞和欣快速接头进行涡轮增压器成品生产测试后，给予了高度评价：

“瑞和欣快速接头完全符合我们涡轮增压器各类接口的连接规格标准，操作简单便捷，大大降低了操作人员的工作难度。秒级响应、
瞬时密封的特性，让我们的气密检测效率提升了近70%，因连接泄漏导致的误判率显著降低，满足了生产线对过程质量的严格要求。
改用瑞和欣连接器后，日均检测量从200件提升至800件，效率直接翻4倍，这对我们的产能提升意义重大！”


 应用拓展

瑞和欣涡轮增压器快速连接方案的成功经验，已复制到汽车及新能源行业的更多测试场景中：

新能源汽车领域：电机冷却水口密封测试、电池PACK包冷却水板密封测试、电控系统VDA冷却管路测试、防爆阀/防水透气阀气密测试。

汽车零部件领域：制动卡钳、制动硬管、真空助力器、ABS阀体的气密与压力测试；缸体油道与水道、缸盖气门座、凸轮轴孔的气密
性及流量测试；燃油泵、燃油管、散热器、膨胀水箱、减振器、转向器等关键部件的快速密封连接测试。

储能与制冷行业：储能电池液冷板快速密封连接、空调压缩机/蒸发器/冷凝器扩口管与直管密封连接、铜管件/铝管/不锈钢管等各类
流体管路的气密性及耐压测试。

瑞和欣将持续创新，以“一秒连接，瞬时密封”为核心理念，为客户提供更多高效、可靠的密封解决方案。
