压力开关测试快速密封连接器应用案例
客户需求

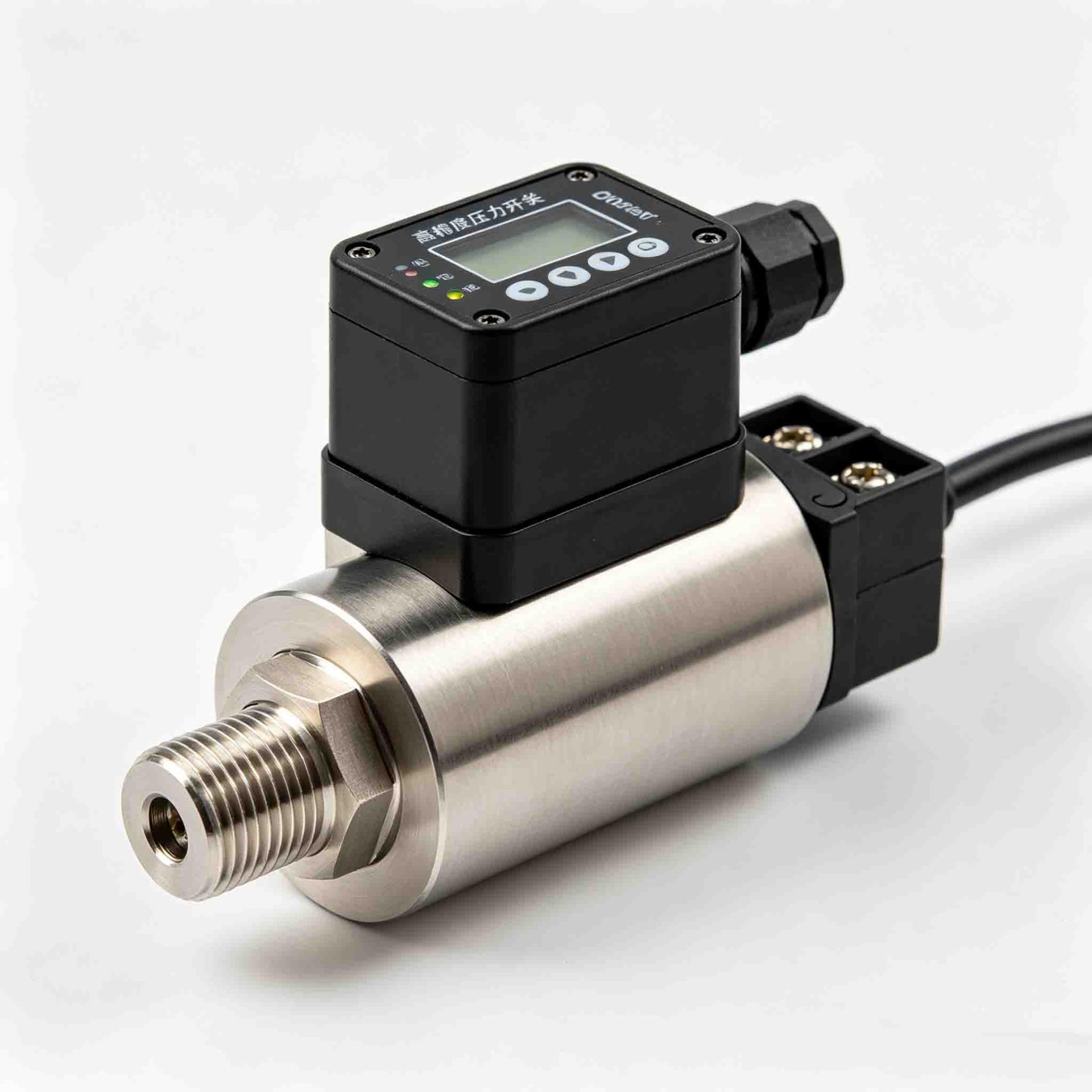

某国内知名仪器仪表制造商，长期为工业自动化、液压气动、暖通制冷等行业客户提供压力开关产品。在压力
开关出厂前的压力测试、气密性测试及校准测试环节中，客户面临以下核心痛点：
接口类型多样，测试连接繁琐。 压力开关产品涵盖外螺纹接口（如M20×1.5、M14×1.5、G1/2、G1/4等）和内
螺纹接口（如1/4 NPT、G1/4等），在生产测试中需要频繁连接气源进行耐压测试和标定。传统方式采用缠绕生
料带或手动旋拧接头，操作繁琐且耗时。
高压测试密封可靠性不足。 客户压力开关产品需承受100bar至350bar不等的中高压测试，部分校准场景甚至要
求更高压力。传统缠绕生料带或手拧方式在高气压下极易出现泄漏，导致测试数据偏差，影响产品出厂品质。
测试效率制约产能。 每条产线每日需完成数百件压力开关的测试，手动螺纹连接单次耗时15-30秒，且每完成一
次测试需重新拆卸和连接，大量时间消耗在接口操作环节，成为产线效率瓶颈。
操作空间狭窄，连接困难。 部分压力开关结构紧凑，接口位于四面均有遮挡的狭小空间内，常规尺寸的连接器无
法接入，只能采用耗时费力的手动拧紧方式。
管口损伤风险。 压力开关接口多为精密螺纹或铝合金材质，传统金属接头反复旋拧易造成螺纹磨损或管口划伤，
影响产品外观质量与密封性能。
客户明确要求：密封连接器需实现秒级快速连接、高压密封可靠、多规格兼容适配、无损管口，并支持集成到自
动化测试产线中。
方案介绍
针对客户压力开关多品类、多规格、高压力的测试需求，瑞和欣技术团队深入客户生产现场，根据不同的接口类
型与测试场景，为其量身定制了系统化的快速密封连接器解决方案：
1. 外螺纹接口测试方案——RX-F1仪表专用快速接头
针对压力开关外螺纹接口（如M20×1.5、G1/2等）的测试需求，瑞和欣选用了RX-F1仪表专用快速接头。该系列
专为仪器仪表领域开发，采用自锁式外螺纹密封设计，操作人员只需将接头对准螺纹端口轻轻推入，即可瞬间完
成密封连接；测试结束后，握住滑套向后拉动即可轻松断开。整个过程无需旋转拧紧，无需缠绕生料带，真正实
现了“一秒连接，瞬时密封”。操作压力范围从真空到700bar，能够覆盖压力开关各类中高压测试需求。
2. 内螺纹接口测试方案——RX-J2/RX-J2N系列内螺纹连接器
针对压力开关内螺纹接口（如1/4 NPT、G1/4等）的密封测试，瑞和欣选用了RX-J2系列及短款SW-J2N内螺纹连
接器。对于接口位于狭窄空间的压力开关，RX-J2N系列整体结构极为紧凑，进出气口与操控手柄设计在同一侧，
整个接头长度仅相当于成人的手指长度。操作人员只需将接头插入接口、松开手柄，内部四瓣爪牙即可自动咬合
螺纹完成密封连接。压力覆盖范围从50bar到350bar，提供手柄和气动版本可选，满足手动测试与自动化测试不同
场景。
3. 自动化测试集成方案
针对客户批量生产需求，瑞和欣提供了多路夹具安装多个快速密封接头的组合方案。通过将多个RX-F1或RX-J2系
列接头集成至自动化测试工装，配合PLC信号控制接头的伸出、密封与泄压，实现压力开关的批量并行测试。一个
员工可同时完成多个压力开关的测试操作，大幅提升了测试效率。
4. 密封件快速维护设计
所有接头均采用模块化密封件设计，密封圈更换无需特殊工具，几分钟内即可完成，大幅降低维护停机时间。
方案优势
瑞和欣压力开关测试快速密封连接器方案凭借以下核心优势，帮助客户实现了测试环节的全面升级：
一秒连接，瞬时密封。 瑞和欣连接器将快速连接作为核心设计目标。操作人员只需将接头对准接口轻轻推入即可
完成连接，无需旋转、无需工具、无需生料带。单次连接时间从传统手动方式的15-30秒缩短至3秒以内，测试效
率提升5-10倍。
高压密封，稳定可靠。 采用精密密封设计与自锁式结构，测试压力越高，密封力越大。即使在350bar甚至更高压
力下，仍能实现零泄漏的可靠密封。彻底解决了传统生料带方式在高气压下易泄漏的问题，确保每一台压力开关
都经过精准可靠的压力与气密性检验。
无损连接，保护管口。 RX-F1系列无需旋转即可完成密封，彻底避免了螺纹磨损问题。接头与管口接触部位经过
精密加工与抛光处理，不损伤产品表面。从根源上保障了压力开关接口的完整性与密封性能。
适配性强，一机多用。 提供外螺纹、内螺纹、凸缘等多种接口类型的专用接头，覆盖压力开关、压力传感器、压
力变送器、压力表等全品类仪器仪表的测试需求。多规格型号满足不同螺纹尺寸与孔径的兼容需求。
坚固耐用，长寿命。 接头主体采用高品质316不锈钢制造，具备优异的耐腐蚀性、高强度和耐磨性。确保在长期、
高频率使用下的耐久度与稳定性，综合使用成本更低。
自动化友好，易于集成。 气动版本接头自带标准安装接口，可直接集成至自动化测试工位，配合PLC控制实现全
流程自动化检测。
客户反馈
生产负责人： “瑞和欣的快速接头让我们的压力开关测试线彻底‘跑起来了’。原来每测一个要拧半天螺纹，现在工
人轻轻一推一拉就完成连接，单日产能提升了将近一倍，这个改变太直观了。”
质量工程师： “之前用生料带密封，高压测试时偶尔会有微漏，数据总是不太放心。现在用了瑞和欣的接头，350
bar压力下纹丝不漏，测试数据稳定一致，产品质量把控有了真正的底气。”
设备主管： “压力开关品种多、接口杂，以前每次换型都要花不少时间。瑞和欣的方案选型很灵活，外螺纹、内螺
纹都有对应的快速接头，换型非常方便。而且316不锈钢材质很耐用，用了大半年了基本没什么损耗。”
应用拓展
瑞和欣压力开关测试快速密封连接器解决方案，除上述压力开关测试场景外，还可广泛应用于以下仪器仪表及工业
自动化测试领域：
压力传感器/变送器测试：压力传感器、压力变送器的气密性测试、耐压测试、校准测试及高低温循环测试
压力表测试：压力表的气密性测试、压力校验及校准测试
校准歧管与仪表阀门测试：仪器仪表校准歧管、仪表阀门的密封性检测与压力测试
工业自动化设备气密性检测：气动元件、液压阀体、气缸等工业自动化产品的气密性测试
制冷与暖通仪表测试：制冷系统压力开关、暖通空调系统压力控制器的高压测试与气密性检测
新能源汽车热管理传感器测试：新能源车用压力传感器、温度压力一体传感器的密封性检测与校准
此外，瑞和欣还提供针对外螺纹、内螺纹、凸缘管、光管、扩口管等多种接口类型的快速连接方案，可满足仪器仪
表、新能源三电、暖通制冷、医疗器械等行业的全场景测试需求。
瑞和欣将始终秉持 “让密封连接更简单、更高效” 的理念，持续创新，以更优质的产品和服务，助力仪器仪表行业
客户降本增效、提升品质。
