新能源水冷散热器检测测试快速密封连接器应用案例

客户需求

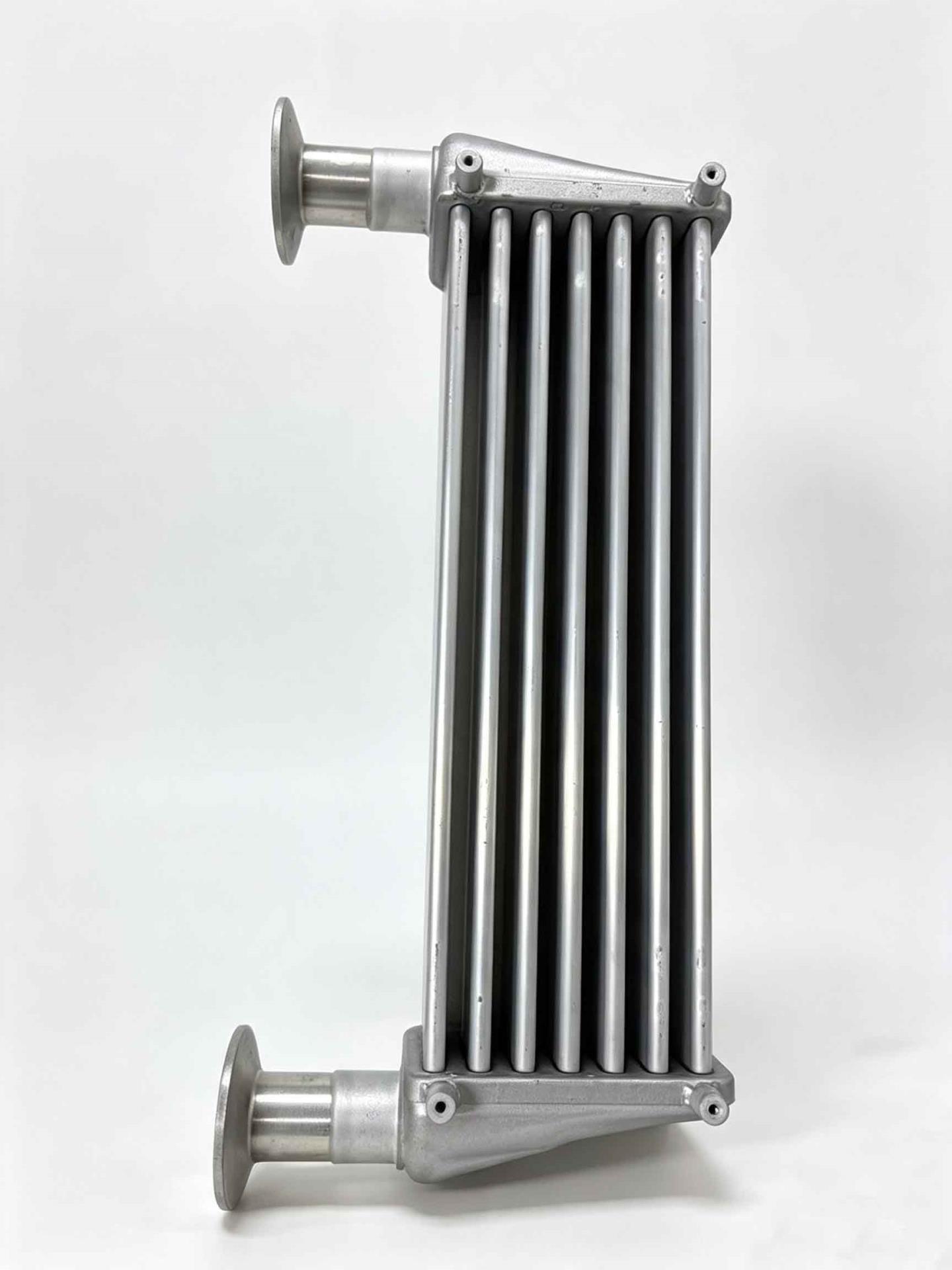

随着新能源汽车产业的快速发展，水冷散热系统已成为动力电池、电机控制器（MCU）、IGBT功率模块等核心部件热管理的标配方案。水冷散热器（包括水冷板、电池包冷却水道、电机控制器水冷壳体等）作为液冷系统的关键部件，其密封性能直接关系到整车的安全性与可靠性——一旦发生冷却液泄漏，轻则导致电气短路故障，重则引发电池热失控等严重安全事故。

因此，在新能源水冷散热器的生产制造过程中，必须经过严格的气密性测试和水压耐压测试。测试通常要求充入压缩空气、氮气或氦气至0.3MPa~1.0MPa（部分高压测试达1.5MPa以上），检测泄漏率需控制在1×10⁻³ Pa·m³/s甚至更低水平。

然而，水冷散热器检测在实际操作中面临诸多痛点：

接口规格多样，难以统一适配。 水冷散热器的进出水口类型繁多，包括光管接口、宝塔接头、快插接头、内螺纹接口、外螺纹接口等，管径从φ6mm到φ25mm不等。不同车型、不同供应商的产品接口各异，产线频繁换型时连接器适配成为瓶颈。

传统密封方式效率低下且可靠性不足。 传统检测中多采用螺纹拧紧、卡箍锁紧或缠绕生料带等方式连接测试管路。单次操作耗时长达1~2分钟，且在高频次批量测试中，螺纹磨损、密封圈老化等问题频发，导致泄漏误判率居高不下。

管口损伤风险不容忽视。 水冷散热器多为铝合金材质，部分管口带有涂层或表面处理。传统卡箍或螺纹连接方式容易在管口表面造成划伤、压痕甚至变形，影响成品质量。

对密封材质有特殊要求。 水冷散热器测试中可能接触到乙二醇型冷却液残留，对密封圈的耐化学腐蚀性提出了更高要求。

某国内头部新能源电池企业在新一代电池包水冷板产线建设中明确提出：连接器需适配φ8mm~φ16mm多种光管规格，操作时间控制在3秒/个以内，泄漏率≤1×10⁻³ Pa·m³/s，且密封圈需兼容冷却液残留环境，适合日均2000次以上的高频次连续作业。

方案介绍

针对新能源水冷散热器检测测试的多样化需求，瑞和欣依托在快速测试连接领域的技术积累，为客户量身打造了一套完整的快速密封连接解决方案。

电池包水冷板测试方案——RX-D1系列外径密封快速连接器

针对电池包水冷板进出水口多为光管接口的特点，瑞和欣推荐RX-D1系列手柄驱动式外径密封连接器。该系列专为铜管、铝管、不锈钢管等光滑管外径密封设计，操作人员仅需将管口插入连接器，扳动90度手柄即可完成锁紧密封。连接器独特的“压力辅助密封”结构，使密封力随测试压力的升高而同步增强，压力越高密封越可靠。RX-D1系列承压最高可达7MPa，充分满足水冷散热器气密测试和水压耐压测试的需求。

电机控制器水冷壳体测试方案——RX-E1系列内径密封快速连接器

针对电机控制器水冷壳体上各类直管或扩口管接口，瑞和欣提供RX-E1系列自锁式内径密封连接器。该系列通过轴向压缩弹性密封圈实现管内壁密封，适用于φ4mm~φ18mm范围内的各类光管内径。操作方式简洁——推入即可自动锁紧，测试结束后按压释放按钮即可拔出，真正实现“一秒连接、一秒断开”。

内螺纹/外螺纹接口方案——RX-J2/RX-F1系列

对于水冷散热器上带有Rc、NPT、G等内螺纹或外螺纹的接口，瑞和欣分别提供RX-J2系列内螺纹快速连接器和RX-F1系列外螺纹快速连接器。RX-J2系列通过螺纹爪牙锁紧内螺纹孔壁并压缩前端密封圈实现密封，彻底告别生料带缠绕的繁琐；RX-F1系列则通过卡爪抱紧外螺纹并轴向压缩端面密封圈，实现快速可靠的端面密封。

密封材质定制保障

针对水冷散热器测试中可能接触的乙二醇型冷却液残留及多种测试介质（压缩空气、氮气、氦气等），瑞和欣连接器密封圈可选用耐冷却液腐蚀的特种氟橡胶（FKM）或氢化丁腈橡胶（HNBR）材质，确保在长期使用中密封性能稳定可靠。

方案优势

① 秒级连接，大幅提升产线节拍

瑞和欣快速密封连接器实现“一秒连接、瞬时密封”——操作人员将管口插入连接器、扳动手柄或推入到位，整个过程不超过3秒即可完成。测试结束后反向操作即可瞬间断开，无需任何工具，单人即可完成。相比传统螺纹拧紧或卡箍锁紧方式，单次操作时间从1~2分钟缩短至3秒以内，效率提升20倍以上。

② 密封可靠，杜绝泄漏误判

经客户实测，瑞和欣连接器在0.6MPa气压条件下泄漏率稳定控制在1×10⁻³ Pa·m³/s以下，满足气密测试及氦质谱检漏的严苛要求。RX-D1系列独特的压力辅助自增强密封结构，确保高压测试下密封力不降反升，从根源上杜绝了因连接泄漏导致的测试误判。

③ 无损密封，保护管口完整性

连接器与管口之间采用弹性密封圈胀紧或抱紧方式，无刚性摩擦或挤压，杜绝了划伤、压痕等损坏。对于已完成表面处理的铝合金水冷板管口，这一特性尤为关键——有效保护了成品管口质量，避免了因连接损伤导致的返工或报废。

④ 兼容多种测试介质与工况

瑞和欣连接器可同时满足正压气密测试（最高7MPa）和抽真空测试（真空度可达10Pa）两种工况需求。测试介质兼容压缩空气、氮气、氦气等多种气体，适用于气密性测试、氦质谱检漏、水压耐压测试等各类检测场景。

⑤ 密封圈材质适配冷却液环境

针对水冷散热器可能残留乙二醇型冷却液的实际情况，瑞和欣提供耐冷却液腐蚀的特种FKM/HNBR密封圈，确保连接器在长期接触冷却液残留的环境中仍保持优异密封性能，延长维护周期。

⑥ 产品系列齐全，覆盖多规格管口

瑞和欣拥有RX-D1（外径密封）、RX-E1（内径密封）、RX-J2（内螺纹密封）、RX-F1（外螺纹密封）等多个系列，全面覆盖水冷散热器检测中光管、扩口管、内螺纹、外螺纹等各类管口规格。对于特殊管口尺寸，瑞和欣还可根据客户需求快速定制。

客户反馈

该新能源电池企业于2025年第四季度正式将瑞和欣快速密封连接器方案导入电池包水冷板气密测试产线。经过连续数月的满负荷运行后，客户给出了积极评价：

产线效率显著提升：单块水冷板气密测试的准备时间由原来的1.5分钟缩短至5秒以内，整条产线日产能提升近30%。

测试准确率大幅提高：因连接器泄漏导致的“假漏”误判减少了95%以上，产品一次通过率明显提升，大幅减少了不必要的返工和重复测试。

管口零损伤：铝合金水冷板管口表面无任何划伤或压痕，产品外观质量得到有效保障，因连接损伤导致的报废率降至零。

密封圈寿命超出预期：经过日均2000次以上的高频插拔且接触冷却液残留的严苛工况下，密封圈仍保持良好密封性能，维护周期远超客户预期。

操作便捷获一线认可：产线操作人员反馈连接器手感轻便、操作简单，大幅降低了劳动强度，换型时无需工具即可快速更换适配不同管径规格。

应用拓展

瑞和欣快速密封连接器在新能源水冷散热器检测中的出色表现，还可广泛应用于新能源汽车热管理系统的多种测试场景：

动力电池包冷却系统测试：电池包水冷板、冷却管路、冷媒直冷板的气密性测试与氦质谱检漏。

电机及电机控制器冷却系统测试：电机壳体水冷道、电机控制器（MCU）水冷壳体、IGBT功率模块水冷散热器的气密测试与耐压测试。

车载充电机（OBC）及DC-DC转换器水冷测试：功率器件水冷散热板的气密性检测。

燃料电池系统水冷测试：燃料电池堆水冷板、氢气换热器等部件的气密性检测。

储能系统液冷测试：储能电池柜液冷板、液冷管路的气密性测试与氦检。

瑞和欣凭借产品系列齐全、密封性能卓越、定制能力强大的综合优势，已成为新能源热管理领域值得信赖的快速密封连接解决方案提供商。

瑞和欣——让测试连接更简单、更可靠。如需了解更多产品信息或定制方案，欢迎联系我们
