客户需求

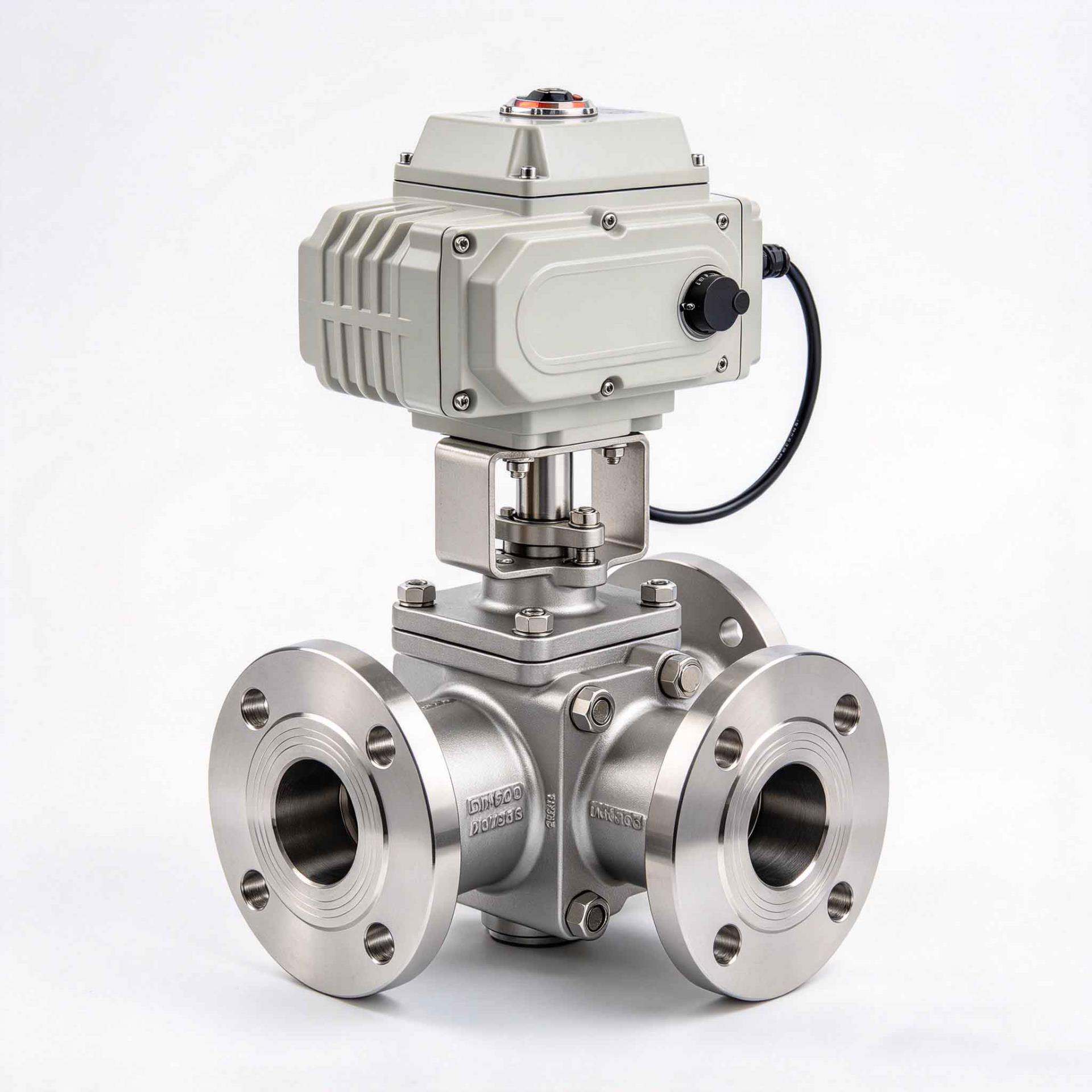

某新能源汽车热管理系统核心零部件供应商，专注于电动三通法兰球阀的研发与批量生产。该类球阀作为电池包热循环和座舱温控回路中的关键执行元件，负责切换冷却液流向，其密封性能直接关系到整车热管理系统的运行可靠性。客户在出厂检测环节需要对每台球阀进行气密性测试、耐压测试及通道切换功能验证，但在批量检测中遇到了多重瓶颈。

法兰接口封堵效率极低。 电动三通法兰球阀采用标准法兰端面连接结构，传统密封方式需逐颗拧紧螺栓或使用定制夹具压紧，单次装夹耗时较长，在批量生产节奏下成为明显的产能瓶颈。

高压力测试下泄漏误判频发。 热管理系统球阀的测试压力通常较高，传统密封方式在高压环境下容易出现密封圈压紧力不足或偏移，导致连接处泄漏，进而被误判为阀体本身泄漏。客户反馈传统方式的密封失败率一度维持在较高水平，造成大量不必要的返工和复检。

多通道测试操作繁琐。 三通球阀具有三个流道接口，在功能测试中需要按不同组合依次封堵和通气，以验证各通道切换的密封性。传统方式下每个通道都需单独拆装密封工装，操作步骤冗杂，进一步拉长了单件检测时间。

阀体表面防护要求严格。 法兰端面是球阀的核心密封面，任何划痕或压痕都可能导致整阀报废。传统金属夹具或硬质密封工具在反复装夹中容易在法兰端面留下痕迹，客户对此有明确的“零损伤”验收标准。

客户亟需一套能够适配法兰端面结构、支持高压测试、兼容多通道操作且不损伤阀体表面的快速密封连接方案。

方案介绍

瑞和欣技术团队在深入了解客户检测工艺后，针对电动三通法兰球阀的结构特征和测试要求，设计了一套以法兰端面密封为核心的多接口快速连接方案。

法兰端面密封：RX-F1系列法兰端面连接器。 针对球阀最核心的法兰接口，瑞和欣RX-F1系列采用端面轴向密封原理，密封圈直接作用于法兰端面而非螺栓孔或管壁。操作人员将连接器对准法兰端面推入，滑套机构自动锁紧，密封圈在轴向压力下紧贴端面形成密封。该方式无需使用任何螺栓或螺纹连接，从根本上消除了对法兰端面的机械损伤风险。

内螺纹测试口封堵：RX-J2系列内螺纹连接器。 球阀阀体上通常设有防水透气孔或工艺检测口，多为内螺纹结构。RX-J2系列通过手柄操作使前端螺纹爪牙收缩插入，松开手柄后爪牙自动张开与螺纹咬合，形成稳固密封。提供多种加长颈部版本，适配不同深度的接口位置。

直管/内孔接口适配：RX-C3系列内胀式连接器。 对于部分球阀上的直管接口或内孔结构，RX-C3系列采用内胀式密封设计，密封圈径向膨胀后紧密贴合孔壁。该系列特有的无抓紧特征设计确保连接过程中不会对孔口造成挤压或刮擦。

模块化适配与自动化预留。 针对客户产线未来向自动化检测升级的需求，瑞和欣方案中的连接器可配置气动驱动版本，预留与机械臂或自动测试工装的集成接口，支持后续产线的自动化改造。

方案优势

① 法兰端面密封替代螺栓装夹，效率大幅提升。 RX-F1系列将法兰接口的封堵从“逐颗拧紧螺栓”简化为“推入即锁”，单接口操作时间从传统方式的十秒级缩短至秒级以内。在客户的批量产线中，整体检测节拍得到明显压缩，有效释放了产能。

② 高压工况下密封稳定性显著改善。 端面密封结构使密封力直接作用于法兰平面，不受螺栓预紧力分布不均的影响。实际测试中，连接器在客户设定的高压测试条件下保持了稳定的密封性能，因连接泄漏导致的误判率大幅下降，测试结果的可信度得到客户质量部门的认可。

③ 多通道切换测试操作简化。 三通球阀的功能测试需要按序验证多个流道组合。RX系列连接器的快速拆装特性使操作人员可以在各通道间快速切换封堵位置，无需重新调整夹具或更换工装，单件产品的功能测试时间明显缩短。

④ 端面密封设计杜绝阀体表面损伤。 密封圈与法兰端面之间为柔性接触，连接器主体不直接接触密封面。在客户数万次装夹验证中，法兰端面始终保持原始加工状态，未出现划痕或压痕，完全满足客户对阀体外观和密封面的高标准要求。

应用拓展

瑞和欣电动三通法兰球阀快速密封连接方案的成功应用，为新能源汽车热管理系统零部件的检测环节提供了可复用的连接思路。该方案同样适用于以下场景：

热管理阀类部件： 多通阀、电子膨胀阀、冷却液控制阀、截止阀等法兰及螺纹接口的气密与耐压检测。

新能源电驱动系统： 电机控制器冷却水道、电驱动总成壳体、冷却管路快插接口的密封测试。

传统汽车热管理： 节温器壳体、水泵总成、暖风水阀、机油冷却器模块的出厂检测。

通用工业阀门： 各类法兰连接球阀、蝶阀、闸阀的壳体强度试验与密封性能试验。
