发动机燃油共轨系统气密测试应用案例

客户背景

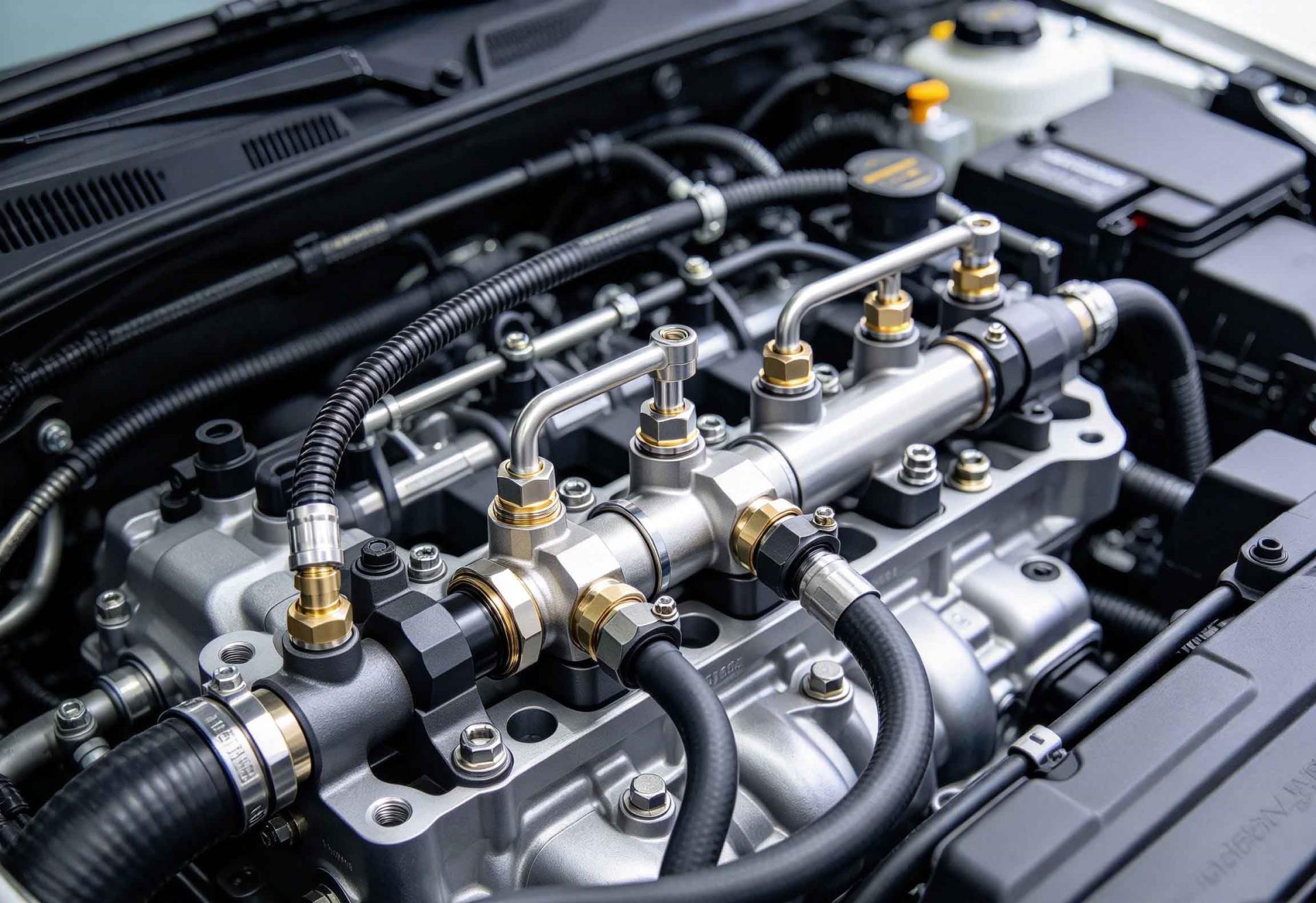

某国内知名发动机制造企业，主要从事汽油和柴油高压共轨系统的研发与生产，产品广泛应用于商用车、乘用车及工程机械领域。共轨系统作为现代发动机燃油供给的核心部件，其密封性能直接关系到发动机的动力输出、燃油经济性和排放控制。在生产环节中，高压共轨管及喷油泵组件在出厂前必须经过严格的气密性检测，包括压缩空气检漏和氦气检漏，以确保产品在整车使用过程中不发生任何泄漏。

原有痛点

效率瓶颈突出。共轨系统的测试接口类型多样，包括外螺纹接口（M12×1.5、M14×1.5、M16×1.5等规格）、J2044标准燃油管接口以及部分异型管口。传统密封方式依赖手拧螺母、缠绕生料带或硅胶软管加卡箍，单接口操作耗时长达1分钟以上，严重制约产线测试节拍。

超高压测试风险高。随着高压共轨技术的不断升级，系统测试压力已攀升至1800bar甚至2500bar以上。 在如此高的压力下检测，传统连接方式不仅效率低下，还存在极大的安全隐患——操作不当可能造成接头被冲出、高压流体泄漏等危险，对操作人员的人身安全构成直接威胁。

工件损伤与质量风险并存。传统手拧方式因力矩控制不准，容易造成螺牙损伤或接口表面划痕，尤其在铝合金材质的共轨管件上，表面缺陷直接影响产品外观和质量评级。此外，密封不严导致的泄漏误判率居高不下，经常因误报警停线排查，严重时可能造成高价产品批量报废。

瑞和欣方案

瑞和欣技术团队深入客户产线现场，逐一测绘共轨系统各接口规格与测试参数，针对不同接口类型和测试压力等级，量身定制了一套完整的快速密封连接方案。

1. 高压外螺纹接口——RX-F1系列超高压快速连接器

针对高压共轨管和喷油泵上M12×1.5、M14×1.5、M16×1.5等规格的外螺纹接口，瑞和欣选用RX-F1系列超高压快速密封连接器。该系列采用滑套式操作结构，工作人员只需手持轻推即可完成密封连接。连接器内置自适应压力辅助密封设计，测试压力越大，密封力越强，能够可靠承受高达（UHP版本）2500bar的超高压力，完全覆盖客户现有及未来的高压测试需求。主体采用特殊不锈钢材质，坚固耐磨，直通式大流量通道设计有效提升测试效率。

2. J2044燃油管接口——RX-N1系列快速连接器

针对共轨系统上SAE J2044标准的燃油管接口，瑞和欣选用RX-N1系列快速连接器。该连接器专门针对J2044标准母头燃油口设计，能够满足通油测试和气密检漏需求。内置截止阀，在取出接头时自动关闭燃油通道，防止燃油泄漏和环境污染。操作简单，一推一拉即可完成连接与断开。

3. 异型管口及铸造面——RX-C3系列内胀式快速密封连接器

对于共轨系统中的异型管口以及表面公差较大的铸造件接口，瑞和欣推荐RX-C3系列内胀式快速密封连接器。该系列采用内胀式密封原理，通过尾部气孔驱动内部活塞使密封圈径向膨胀，从内部紧贴孔壁形成密封，对粗糙铸造面同样具备稳定的密封能力。

实施效果

适用场景

本方案适用于高压共轨管、喷油泵、燃油轨、高压油管等燃油系统核心部件的气密性检测、氦气检漏、通油运行测试及耐压测试环节，覆盖商用车、乘用车、工程机械等发动机共轨系统的生产测试场景。
