客户需求

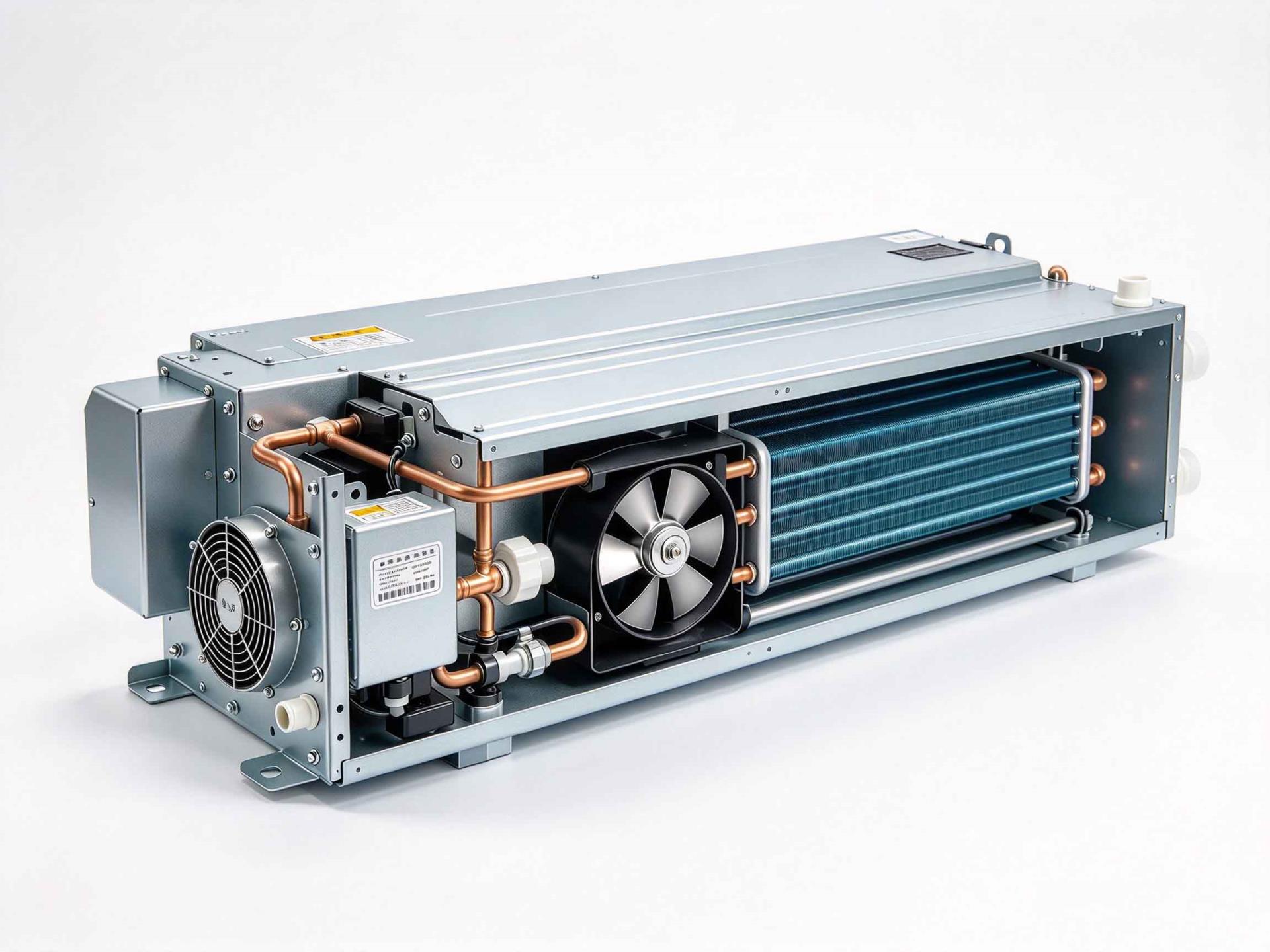

某国内大型暖通设备制造企业，主要从事中央空调末端设备风机盘管的研发与批量生产。风机盘管是空调系统的重要末端装置，由小型风机、电动机和盘管（空气换热器）等组成，盘管内流过冷冻水或热水时与管外空气换热，实现对室内空气的冷却、除湿或加热调节。

在风机盘管的生产流程中，盘管换热器焊接完成后必须经过吹脏及水压试验，以确保表冷器的密闭性。成品下线前，还需对整机进行打压测漏、耐压检验和气密性检验等多轮性能测试。根据施工规范要求，风机盘管的水压试验压力应为设计工作压力的1.5倍，稳压2分钟，观察各接口无渗漏、压力无下降方为合格。

客户在生产测试环节面临以下痛点：

传统连接效率低下。 风机盘管的进出水管接口多为内螺纹或外螺纹结构，传统方式采用手动拧紧螺母配合生料带密封，单次装卸耗时约30-45秒。盘管水压试验需要反复充水、升压、保压、泄压，频繁拆装严重制约产线节拍。

密封稳定性差导致误判。 手动拧紧力矩难以精确控制，过松则泄漏、过紧则损伤螺纹。在批量测试中，因连接不良导致的泄漏误判时有发生，不仅增加返工成本，还可能造成产品不必要的报废。

螺纹损伤增加维护成本。 传统金属接头反复旋拧容易造成风机盘管进出水管口螺纹磨损，影响产品出厂质量，甚至导致整机报废。

客户希望找到一种能够快速连接、密封可靠、无损管口的测试连接方案。

方案介绍

瑞和欣技术团队针对风机盘管的测试需求，提供了以下快速密封连接解决方案：

RX-J2系列内螺纹快速连接器。 针对风机盘管进出水管常见的内螺纹接口，采用瑞和欣RX-J2系列。该连接器通过按压手柄使前端螺纹爪牙收缩，将接头对准管口插入后松开手柄，螺纹爪牙自动张开并与工件螺纹紧密契合，形成稳固的抓紧力。密封由前端密封圈完成，采用端面密封方式，1秒内即可完成连接，耐压可达350bar，完全满足风机盘管1.5倍工作压力的水压试验要求。

RX-J2N迷你款内螺纹连接器。 针对部分风机盘管管口位置紧凑、操作空间有限的机型，瑞和欣提供RX-J2N短款版本，拥有多种加长颈部版本可选，适配不同空间工况下的连接需求。

RX-H1系列凸缘管连接器。 部分风机盘管的进出水管口为凸缘管结构，瑞和欣RX-H1系列采用外包式卡爪锁紧设计，操作人员单手握住接头对准管口轻推即可完成连接。该系列既能满足通水测试需求，又可实现气密检漏，功能全面，连接迅速且密封良好，维护方便。

定制化服务。 针对风机盘管管口规格多样的情况，瑞和欣可根据客户实际管口尺寸（凸缘直径、凸缘厚度、直管外径等）提供定制化密封连接方案，从设计到生产一站式完成。

方案成效

瑞和欣快速密封连接器在客户风机盘管测试产线投入使用后，取得了以下显著效果：

连接效率大幅提升。 单次连接时间从传统方式的30-45秒缩短至3秒以内，效率提升10倍以上。盘管水压试验的充水、升压、保压、泄压全流程衔接更加流畅，单工位日检测量显著提升。

密封可靠性显著增强。 瑞和欣连接器通过优化的密封结构，在连接的同时即实现可靠密封，连接成功即密封良好。经客户实测，在1.5倍工作压力的水压试验下，1000次连续连接无泄漏，有效降低了因连接泄漏导致的测试误判。

无损连接保护管口。 瑞和欣连接器采用高分子材料爪牙与弹性密封圈配合的设计，在快速插拔过程中对铜管管口螺纹和密封面起到良好的保护作用，即使经历数万次反复插拔，管口依然保持完好。

维护成本降低。 连接器主体采用不锈钢或高强度铝合金材质，关键密封件设计寿命达数万次以上，大幅减少了接头更换频次和备件库存成本。操作方式简单直观，一线工人无需专门培训即可快速上手。

应用拓展

瑞和欣快速密封连接器在风机盘管测试中的成功应用，还可拓展至以下暖通制冷场景：

中央空调制冷机：冷凝器、蒸发器等换热部件的氦检漏与气密测试

空调压缩机：壳体气密性测试及制冷剂充注

室外机/换热器：翅片式换热器管口气密检测

商用空调管路：冷冻水供回水管路的快速封堵与试压

分集水器/阀门：暖通水系统管路的强度与严密性试验

瑞和欣——让测试连接不再是难题。
