汽车燃油轨道测试快速密封连接器应用案例

客户需求

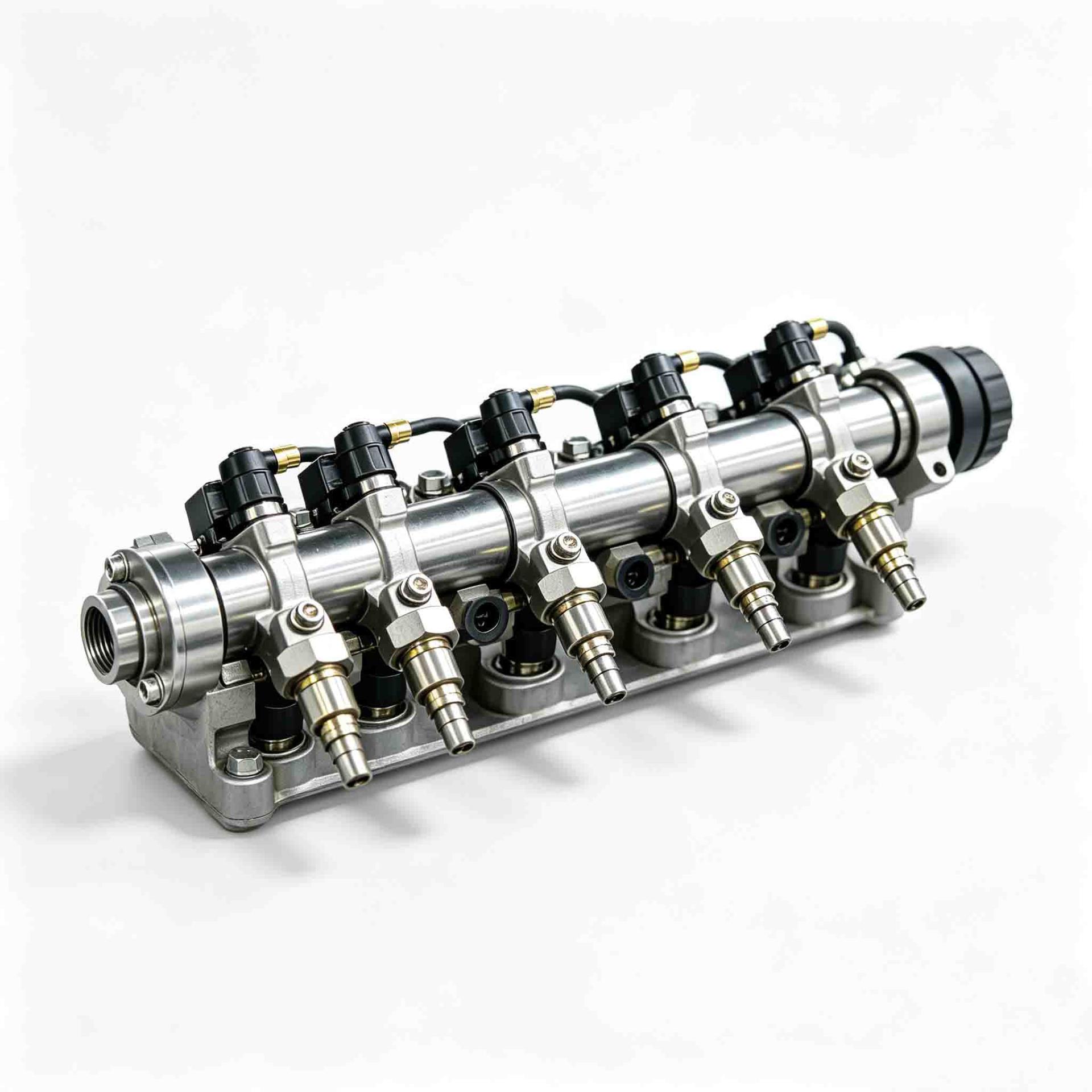

燃油轨道（Fuel Rail，亦称燃油分配管）是现代电喷发动机燃油供给系统的核心部件，负责将燃油均匀、稳定地分配给各个喷油嘴。随着高压共轨技术的不断升级，燃油轨的工作压力已攀升至1800bar甚至2500bar以上。在燃油轨的生产制造环节中，气密性检测、氦气检漏、通油运行测试及耐压测试是确保产品安全性与可靠性的关键工序。

然而，在燃油轨的批量测试过程中，众多制造企业普遍面临以下核心痛点：

接口类型多样，连接复杂

燃油轨系统涉及的测试接口类型繁多，包括外螺纹接口（M12×1.5、M14×1.5、M16×1.5等规格）、SAE J2044标准燃油管接口、异型管口及铸造面接口等。不同接口需要不同的密封方式，传统方案难以统一适配。

超高压测试风险高

高压共轨系统的测试压力已高达2500bar。在如此高的压力下检测燃油轨，传统连接方式不仅效率低下，还存在极大的安全隐患——操作不当可能造成接头被高压冲出、高压流体泄漏等危险，对操作人员的人身安全构成严重威胁。

效率瓶颈制约产能

传统密封方式依赖手拧螺母、缠绕生胶带或硅胶软管加卡箍，单接口操作耗时长达1分钟以上，严重制约产线测试节拍，影响整体产能。

工件损伤与质量风险

传统手拧方式因力矩控制不准，容易造成螺牙损伤或接口表面划痕，尤其在铝合金材质的燃油轨管件上，表面缺陷直接影响产品外观和质量评级。此外，密封不严导致的泄漏误判率居高不下，经常因误报警停线排查，严重时可能造成高价产品批量报废。

客户迫切需要一套既能满足超高压密封要求、又能实现快速连接、保护工件且适配多种接口类型的快速密封连接方案。

方案介绍

瑞和欣技术团队深入客户产线现场，逐一测绘燃油轨各接口规格与测试参数，针对不同接口类型和测试压力等级，量身定制了一套完整的快速密封连接方案：

针对外螺纹接口——RX-F1系列超高压快速密封连接器

燃油轨及高压共轨管上广泛采用M12×1.5、M14×1.5、M16×1.5等规格的外螺纹接口。瑞和欣选用RX-F1系列超高压快速密封连接器，该系列采用滑套式操作结构，工作人员只需手持轻推即可完成密封连接，无需费时费力地一圈圈拧紧。连接器内置自适应压力辅助密封设计，测试压力越大，密封力越强，能够可靠承受高达2500bar的超高压力，完全覆盖客户现有及未来的高压测试需求。连接器主体采用特殊不锈钢材质，坚固耐磨，并采用直通式大流量通道设计，有效提升测试效率。针对燃油轨的超高压气密性检测和氦检等场景，RX-F1系列是最佳选择。对于测试压力更高的极端工况.

针对J2044标准燃油管接口——RX-N1系列快速连接器

针对燃油轨上SAE J2044标准的燃油管接口，瑞和欣选用RX-N1系列快速连接器。该连接器专门针对J2044标准母头燃油口设计，能够满足通油测试和气密检漏双重需求。连接器内置截止阀，在取出接头时自动关闭燃油通道，防止燃油泄漏和环境污染。操作简单，一推一拉即可完成连接与断开。根据客户需求，还可选择带关闭阀的版本，接头取下时自动截止，防止内部燃油泄漏。

针对异型管口及铸造面——RX-C3系列内胀式快速密封连接器

对于燃油轨系统中的异型管口以及表面公差较大的铸造件接口，瑞和欣推荐RX-C3系列内胀式快速密封连接器。该系列采用内胀式密封原理，通过尾部气孔驱动内部活塞使密封圈径向膨胀，从内部紧贴孔壁形成密封。这种“无抓紧特征”的设计能够适应椭圆、铸造毛边等非理想孔壁，同时完全不会损伤接口表面，实现了真正的无损连接。无论是精密加工的机加面，还是略有粗糙的铸造面，都能形成稳定可靠的密封连接。

针对凸缘管及进出水口——RX-H1系列外卡式快速接头

对于燃油轨上的凸缘管和进出水口连接需求，RX-H1系列凸缘管连接器是理想选择，它既能满足通水需求，也能进行气密检漏。RX-H1系列采用直通式流量孔设计，能够最大程度保证测试时的流量，极大减少流量在传输过程中的损失。其端面采用小锥角密封圈，在实现可靠密封的同时，还能确保接头在一定侧向负载下的密封性。

方案优势

瑞和欣燃油轨测试快速密封连接方案具备以下显著优势：

① 极速连接，大幅提升测试效率

瑞和欣连接器以秒级连接为核心设计理念。RX-F1系列滑套式操作只需手持轻推即可完成连接；RX-N1系列一推一拉即可完成连接与断开。相较于传统手拧螺母、缠绕生胶带的方式（单接口耗时1分钟以上），连接效率提升10倍以上，有效释放产线测试节拍瓶颈。

② 超高压密封，安全可靠

瑞和欣连接器内置自适应压力辅助密封设计，测试压力越大，密封力越强。RX-F1系列可承受高达2500bar的超高压力，RX-F1UHP系列最高压力级别可达3200bar。无论是压缩空气检漏、氦气检漏还是高压通油测试，都能提供稳定可靠的密封保障，彻底杜绝高压泄漏的安全隐患。

③ 一接头多用，兼容多种测试介质

同一连接器可兼容压缩空气、氦气、水、油、真空等多种测试介质，无需频繁更换封堵工具，尤其适合燃油轨需要先后进行气密性测试和通油运行测试的场景。

④ 无损连接，保护精密工件

瑞和欣连接器采用滑套式操作和内胀式密封等创新设计，无需旋转拧紧即可完成连接密封。外螺纹连接器无须旋转即可完成连接，有效保护工件螺纹不被损伤；内胀式连接器完全不接触接口表面，从内部形成密封。彻底杜绝了螺牙损伤、接口划痕、残胶残留等外观缺陷，有效降低产品报废率。

⑤ 柔性适配多种接口

同一套测试系统通过快速更换不同规格的连接器，即可适配燃油轨上的外螺纹、J2044标准燃油口、异型管口、凸缘管等多种接口类型，实现多型号产品的共线测试，极大提高了测试系统的灵活性和设备利用率。

⑥ 坚固耐用，维护简便

连接器主体采用特殊不锈钢等高品质材料制造，插拔寿命长，适用于严苛的生产环境。密封圈等易损件更换无需工具，可在极短时间内完成，最大限度减少产线停机时间。

客户反馈

“燃油轨的超高压测试一直是我们产线最头疼的环节。以前用传统方式拧螺纹接头，一个接口就要一分多钟，而且压力一高就担心接头被冲出来，工人操作时都提心吊胆。自从用了瑞和欣的RX-F1系列超高压连接器，操作简单太多了，工人轻推一下两秒就搞定，2500bar的压力下密封非常稳定，再也没有出现过泄漏误报。关键是安全性有了保障，工人再也不用担心高压接头飞出的问题了。”

“我们产线上有不同型号的燃油轨，接口有M14螺纹的，也有J2044标准的，以前每次换型都要换整套工装，特别麻烦。瑞和欣给我们配了RX-F1和RX-N1两套连接器，换型时只需换接头就行，夹具都不用动，柔性非常好。而且他们的连接器密封圈确实耐用，连续跑了几个月都没换过，使用成本比我们预想的低得多。”

应用拓展

本案例中的快速密封连接方案同样适用于汽车燃油系统及更广泛领域的其他测试场景：

燃油系统领域：

高压共轨管气密性检测、氦检及耐压测试

喷油泵运行测试与高压密封检测

燃油泵气密性测试与通油运行测试

燃油压力调节器气密性测试

油箱及油箱盖气密性测试

汽油/柴油发动机热试与冷试中的油路连接

拓展应用领域：

瑞和欣快速密封连接器凭借出色的密封性能与广泛的接口适配能力，还可广泛应用于：

新能源汽车电池包冷却管路、电机电控壳体气密测试

空调制冷系统管路气密性测试与冷媒充注

氢燃料电池系统管路密封测试

发动机总成缸体油道、水道气密性及流量测试

制动系统卡钳气密性测试

涡轮增压系统气密性检测

无论是气密性测试、氦气检漏、水压测试还是超高压油压测试，瑞和欣都能提供稳定可靠的快速密封连接解决方案。
