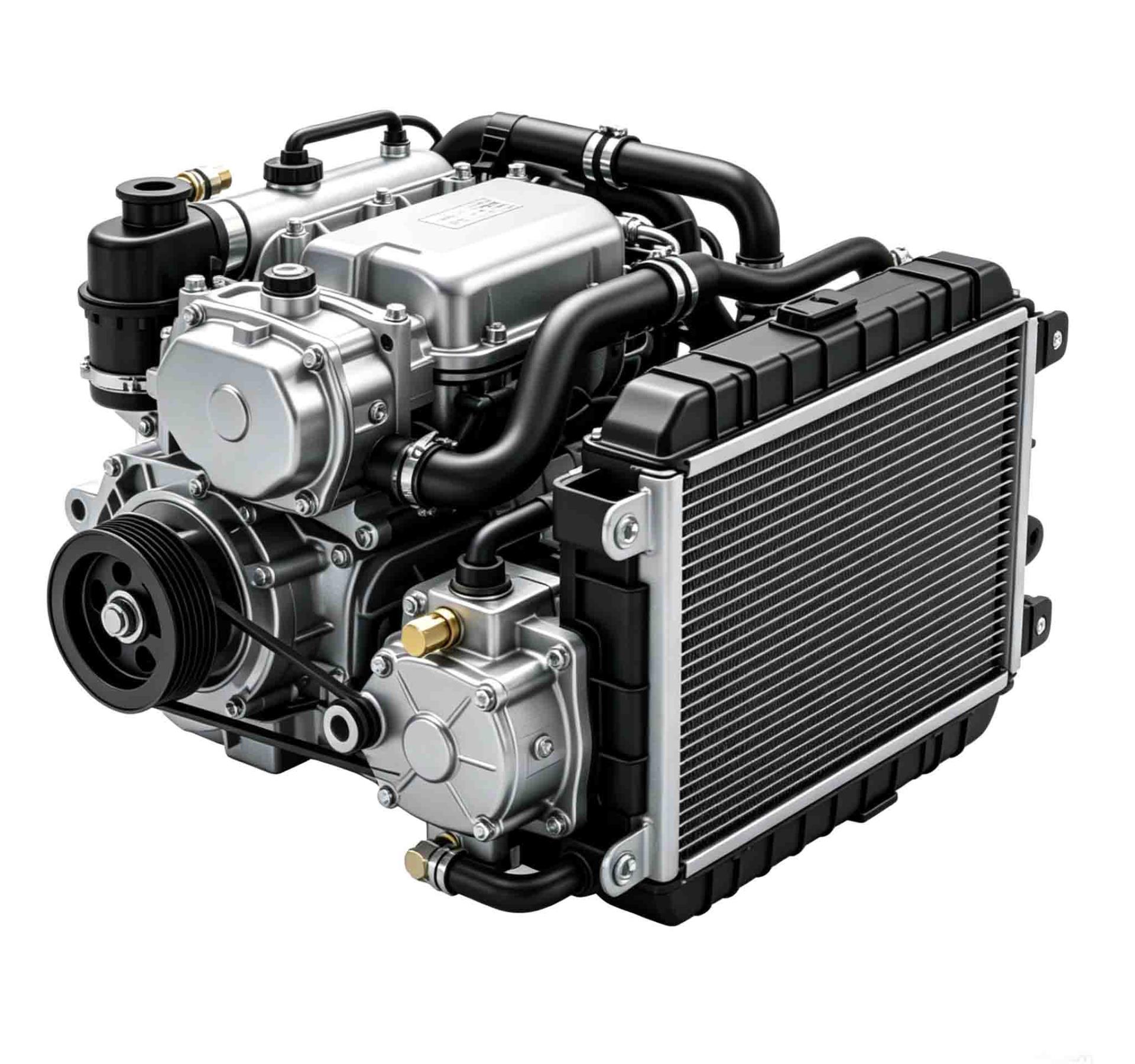

汽车空调整机测试快速密封连接器应用案例
客户需求
随着汽车工业的快速发展，汽车空调系统的密封性能和可靠性已成为整车质量管控的关键环节。在汽车空调整机测试中，涉及压缩机气密性测试、冷凝器检漏测试、连接管气密测试等多个环节，需要对待测部件的各类接口（包括吸排气口、工艺加注口、直管接口、螺纹接口等）进行快速封堵与连接。
然而，传统密封方式在实际应用中面临诸多痛点：
连接效率低下。 传统方式多依赖螺纹连接、缠绕生料带或焊接堵帽，操作繁琐耗时。螺纹接口需要使用扳手反复拧紧，单次操作耗时长达1~2分钟。
密封可靠性不足。 汽车空调整机测试通常要求充入氮气或氦气至工作压力（2.5MPa~3.5MPa，部分测试高达50bar以上），传统密封方式在高压下难以锁紧，容易出现泄漏甚至飞出风险。测试中一旦出现微漏，整个测试就需要重新进行。
管口损伤风险。 汽车空调部件多为铝合金材质，部分管口还带有涂层或表面处理，螺纹连接或卡箍压紧方式容易在管口表面造成刮擦损伤。
接口规格多样、适配困难。 汽车空调系统涉及直管、螺纹管、扩口管等多种管口类型，管径规格不一，传统方案难以统一适配，频繁换型成为产线瓶颈。
某国内主流新能源汽车空调系统制造商在新建自动化产线时明确提出：操作时间需控制在3秒/个以内，密封泄漏率≤1×10⁻³ Pa·m³/s（氦检标准），连接器与接口接触部分不得产生划伤或压痕，且需适合日均1000次以上的高频次连续作业。
方案介绍
针对汽车空调整机测试的多样化需求，瑞和欣依托十余年快速测试连接器的自主研发制造经验，为客户量身打造了多款快速密封连接方案。
压缩机测试专用方案
针对压缩机壳体气密性测试、抽真空及充注测试，瑞和欣开发了压缩机专用快速密封连接器系列。该系列采用手柄式或按压式操作机构，根据接口类型提供两种主力方案：
内胀式密封：适用于光滑圆管或螺纹孔内壁封堵，通过手柄折弯带动弹性密封圈径向胀紧，实现无伤密封。
外卡式密封：适用于带外螺纹或法兰边的接口，通过卡爪抱紧接口外壁并轴向压缩密封圈，达到端面或周向密封效果。
连接器主体选用高强度铝合金，表面阳极氧化处理，轻便耐磨；密封圈采用耐制冷剂（R134a、R1234yf等）及耐油的HNBR/FKM材质，适应压缩空气、氦气、氮气等多种测试介质。
冷凝器检漏测试方案
针对新能源汽车空调冷凝器气密测试场景，瑞和欣推出RX-C3系列手柄驱动快速接头和RX-E1系列快速接头。两款接头均采用手柄驱动设计，具有自适应密封功能，适配冷凝器的直管型进出气口，涵盖铜管、铝管、不锈钢管等多种材质。压力范围覆盖从低压到中压直至高压的不同测试需求，兼容气密性测试、氦质谱检漏及耐压测试等场景。
连接管测试方案
针对汽车空调系统连接管测试，瑞和欣根据不同管口类型提供多款方案：
RX-D1/RX-E1系列直管快速连接器：专为铜管、铝管、不锈钢管等直管接口设计，手柄90度折动即可形成密封，最高承压70Bar，气密泄漏保障达10E-6级别以上。
RX-J2系列内螺纹连接器：适用于R1/2、R3/4等内螺纹接口，一秒完成密封，耐压超过350bar。
RX-F1系列外螺纹连接器：适用于SAE外螺纹或R外螺纹接口，稳固耐用、安全可靠。
方案优势
① 秒级操作，大幅提升产线节拍
瑞和欣快速密封连接器以“一秒连接”为设计目标。操作人员手持连接器套入接口，扳动手柄或按下按钮即可自动锁紧密封，整个过程无需任何工具，单人即可完成。从套入到锁紧不超过3秒，相比传统螺纹封堵方式效率提升20倍以上。单台压缩机测试准备时间由原来的2分钟缩短至10秒以内，连接管测试准备时间从数十秒缩短至数秒，显著提升产线吞吐量。
② 瞬时密封，精准可靠
瑞和欣连接器通过精心选材和精密加工，有效减少了密封圈的磨损，确保在连接的同时即可实现可靠密封。经客户实测，在2.5MPa气压条件下，泄漏率稳定控制在1×10⁻³ Pa·m³/s以下，满足氦检及气检的严苛要求。密封圈自补偿结构可在一定磨损范围内仍保持有效密封。这一特性有效降低因连接泄漏导致的测试误判90%以上。
③ 无损密封，保护接口完整性
连接器与接口之间采用弹性密封圈胀紧或抱紧方式，无刚性摩擦或挤压，杜绝了划伤、压痕等损坏。对于已完成表面处理的铝合金精密接口，这一特性尤为关键——有效保护了成品管口质量，避免了因连接损伤导致的返工或报废。
④ 兼容多种测试介质与工况
连接器可承受最高3.5MPa压力，适用于气密性测试、抽真空（真空度可达10Pa）、充注制冷剂等多种场景。密封圈材料可选，兼容R134a、R1234yf、CO₂等多种冷媒及冷冻油。
⑤ 人体工学设计，降低操作疲劳
连接器重量控制在300g以内，手柄力矩设计合理，单手即可轻松操作。自锁机构确保测试过程中不会意外松脱。推拉式、手柄式等多样化操作方式满足不同空间条件下的使用需求。
⑥ 产品系列丰富，定制能力强
瑞和欣拥有快插式、手柄式、气动式等多种驱动方式的快速密封连接器，全面覆盖从低压到超高压（1bar~3200bar）的各种压力范围。同时，对于特殊管口规格，瑞和欣可根据客户需求快速定制符合高流量、高压力、温度及介质要求的连接器。
客户反馈
该空调系统制造商于2025年第三季度正式导入瑞和欣快速密封连接器方案。经过连续三个月的高强度产线运行后，客户给出了积极评价：
效率提升显著：产线测试节拍大幅加快，单台空调整机测试的准备时间由原来的2分钟以上缩短至10秒以内，整条产线的日产能提升了近30%。
密封稳定可靠：在持续高压测试环境下，未出现因连接器泄漏导致的测试误判，产品一次通过率明显提高。
接口零损伤：铝合金管口表面无任何划伤或压痕，产品外观质量得到有效保障，返工率显著下降。
操作便捷耐用：一线操作人员反馈连接器手感轻便、操作简单，经过日均千次以上的高频插拔后仍保持良好密封性能，维护周期长于预期。
应用拓展
瑞和欣快速密封连接器的出色性能不仅适用于汽车空调整机测试，还可广泛应用于汽车热管理系统的多种测试场景：
新能源汽车电池包冷却水道测试：针对电池包冷却系统管口的快速密封与连接。
新能源汽车电机及电控箱冷却系统测试：涵盖电机控制器壳体封堵及冷却水道气密性测试。
发动机总成热试与冷试：适用于发动机总成装配测试中的快速密封连接。
刹车系统、传动系统、涡轮增压系统测试：涵盖燃油系统、散热器、阀组、传感器等多种汽车零部件的检漏测试。
氦质谱检漏等高端测试场景：满足高精度泄漏检测对连接器密封性能的严苛要求。
瑞和欣快速密封连接器凭借产品系列齐全、压力范围广、定制能力强的综合优势，已成为汽车热管理系统及空调制冷行业值得信赖的密封连接解决方案提供商。
瑞和欣——让测试连接更简单、更可靠。如需了解更多产品信息或定制方案，欢迎联系我们。
