铝制板翅式换热器检测快速密封连接器应用案例

客户需求

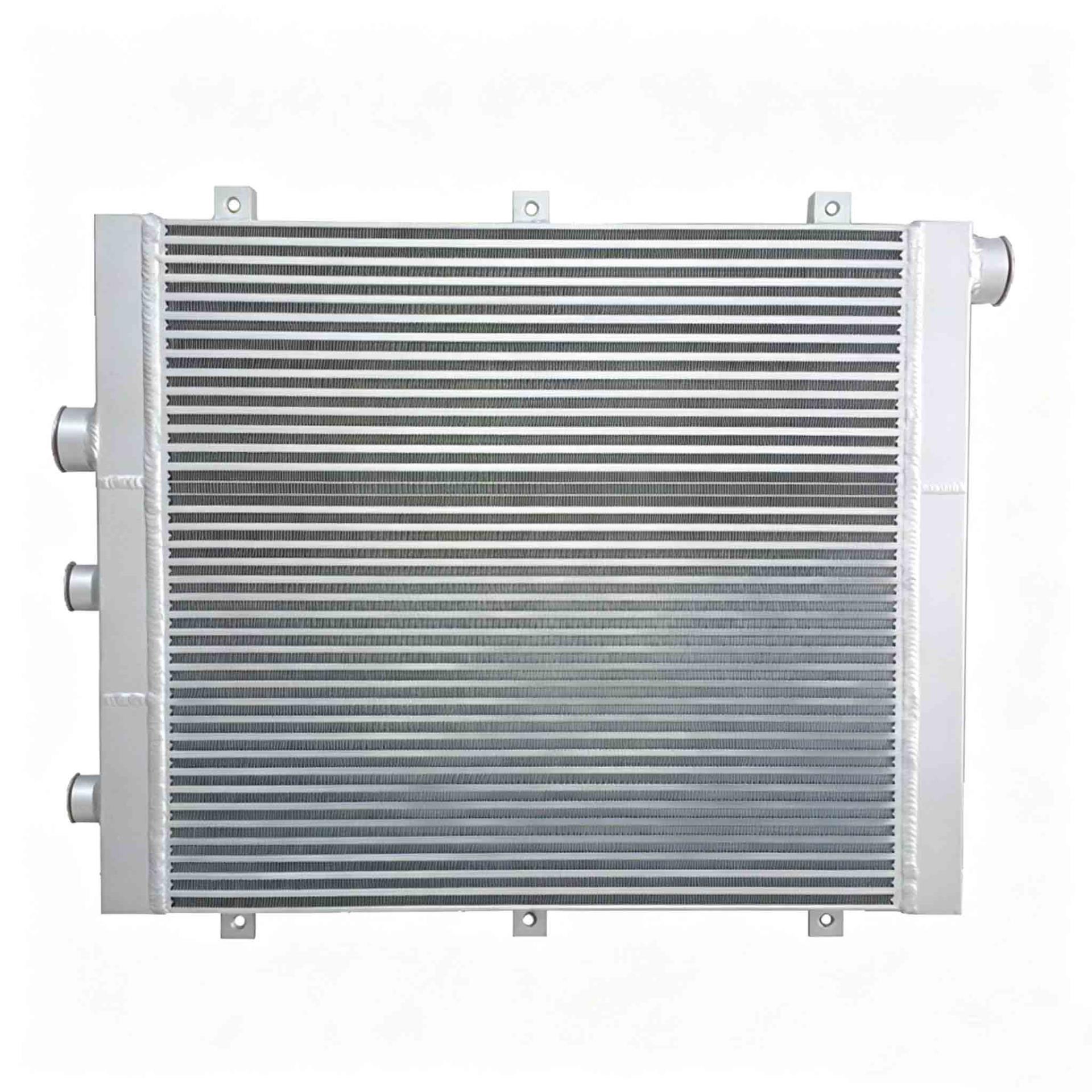

铝制板翅式换热器以其结构紧凑、传热效率高、重量轻等优势，被广泛应用于空气分离与液化设备、石油化工、天然气液化、机械动力装置及新能源汽车热管理等领域。作为多股介质同时换热的压力容器，铝制板翅式换热器内部通道复杂，对密封性和耐压性能的要求极为严苛。依据JB/T 7261-1994《铝制板翅式换热器 技术条件》及NB/T 47006-2019《铝制板翅式热交换器》等标准，每台产品出厂前必须完成耐压试验、气密性试验及氦质谱检漏等一系列严格检测。

某国内知名铝制板翅式换热器制造企业，产品广泛应用于空分设备和天然气液化装置，在成品检测环节面临以下核心痛点：

接口规格多样，连接繁杂： 铝制板翅式换热器的进出接口涵盖法兰连接、螺纹连接、焊接连接及专用管件连接等多种形式。客户产线产品型号多，接口规格从DN15到DN100不等，传统连接方式需要频繁更换工装，换型时间长达15~30分钟。

高压测试对密封要求苛刻： 铝制板翅式换热器设计压力可达6.3MPa甚至更高，受压通道需进行强度试验，保压10分钟以上不得有变形和渗漏。传统密封方式在高压下容易失效，导致测试中断和重复作业。

氦检对泄漏率要求极高： 板翅式换热器防漏等级较高，做完压力试验后通常还需通过氦质谱检漏来保证气密性。氦气分子直径小、极易渗漏，泄漏率需控制在≤1×10⁻⁶ mbar·L/s以内。传统连接方式在氦检中频繁出现微漏导致的“假漏”误判，严重影响产线良率与检测效率。

多通道测试需频繁拆装： 板翅式换热器具有多个通道，在做压力试验及抽真空氦检漏时，常常需要多次拆卸连接接头。频繁的螺纹旋拧不仅效率低下，还容易损伤接口螺纹和密封面。

人工操作强度大： 传统方案依赖人工旋拧螺纹或法兰螺栓连接，操作费力且对人员技能依赖度高，难以满足批量化、标准化的生产检测需求。

客户迫切希望找到一种连接快速、密封可靠、不损伤接口、兼容多规格且支持标准化操作的快速密封连接方案，全面提升产线检测效率与质量稳定性。

方案介绍

基于客户铝制板翅式换热器的接口特点、测试压力等级和生产节拍要求，瑞和欣技术团队深入客户生产现场，为客户量身定制了一套完整的快速密封连接器解决方案：

一、直管及光管接口测试方案——RX-D1/RX-E1系列快速连接器

针对铝制板翅式换热器上常见的直管类接口（铝管、铜管、不锈钢管等），瑞和欣推荐RX-D1系列外径密封连接器与RX-E1系列内径密封连接器。

RX-D1系列是一款高压应用连接器，专为密封各类铜管、钢管及铝管的外径设计。操作人员仅需推拉手柄，将管口插入接头即可完成连接，其独特的 “压力辅助密封” 设计，能确保随着内部测试压力的升高，密封圈受到更大的压紧力，密封更加可靠。该系列最高可承受70bar测试压力，完美覆盖铝制板翅式换热器的耐压试验和气密性试验需求。

针对内径密封场景，RX-E1系列自锁式内径连接器通过内部爪牙机构径向锁紧管件内壁，配合前端密封圈形成可靠密封面，适用于无法进行外径密封的场合。

二、内螺纹接口测试方案——RX-J2系列内螺纹快速连接器

针对铝制板翅式换热器上的内螺纹接口（如NPT、BSP等规格），瑞和欣选用RX-J2系列内螺纹快速连接器。该系列采用压杆式简易操作设计，操作人员只需按压手柄使螺纹爪牙收缩，将接头插入螺纹孔底端后松开手柄，爪牙即可自动锁紧螺纹并压紧前端密封圈，实现快速稳固密封。无需旋转、无需工具，1秒内完成连接。该设计完全避免了传统生料带缠绕的繁琐和对螺纹的损伤。

三、外螺纹接口测试方案——RX-F1系列外螺纹密封连接器

针对换热器封头或接管上的外螺纹接口，瑞和欣推荐RX-F1系列外螺纹密封连接器。该系列采用自锁式外螺纹密封设计，操作人员只需将连接器轻轻推向管口，即可在1秒内完成密封连接，无需旋转。连接器内部采用外包式螺纹锁紧结构，有效保护产品螺纹不被损伤。操作压力范围覆盖从真空到50bar，满足从氦检真空测试到高压耐压试验的全场景需求。

四、法兰接口测试方案——定制化法兰快速连接器

针对铝制板翅式换热器上的法兰连接接口，瑞和欣提供定制化法兰式快速连接器。连接器通过快速夹紧机构与法兰端面贴合，配合定制密封圈实现可靠密封，无需逐一拧紧法兰螺栓，将法兰连接时间从数分钟缩短至10秒以内。

五、氦质谱检漏专项方案——高密封等级连接器组合

针对铝制板翅式换热器氦检环节对泄漏率的苛刻要求，瑞和欣提供氦检专用快速密封连接器。连接器采用高精度加工工艺与耐高低温的特种氟橡胶密封圈。在氦质谱检漏中，任何微米级的间隙都会导致氦气逃逸风险，瑞和欣接头通过精密配合设计，确保泄漏率可稳定控制在≤1×10⁻⁶ mbar·L/s以内。

六、多通道并行测试方案

针对板翅式换热器多通道、多接口的特点，瑞和欣提供多路组合测试治具方案——将多个快速密封连接器集成安装于同一测试夹具上，一次操作即可完成所有接口的同步连接与密封。无论是充气端、封堵端还是抽真空端，均可实现同步操作，大幅缩短单台产品的测试总时长。

方案优势

① 一秒连接，大幅提升测试效率

瑞和欣快速连接器以“一秒连接，瞬间密封”为核心理念。相较于传统螺纹旋拧或法兰螺栓连接方案，单次连接时间从几分钟缩短至1~3秒。多通道并行测试方案更可实现所有接口同步连接，整体测试效率提升3~5倍以上。客户产线换型时间从原来的15~30分钟缩短至2分钟以内，极大提升了多品种共线生产能力。

② 卓越密封，满足氦检级要求

瑞和欣连接器采用卡爪径向锁紧+前端锥面密封圈的复合结构，独特的机械自锁+材料密封双重防护体系。针对氦气分子直径小、极易渗漏的特性，瑞和欣氦检连接器采用高精度加工工艺与特种氟橡胶密封圈，泄漏率可稳定控制在≤1×10⁻⁶ mbar·L/s以内，有效杜绝氦气“假漏”误判，大幅降低氦气消耗与测试成本。

③ 无损连接，保护接口品质

瑞和欣RX-F1系列采用自锁式外螺纹密封设计，RX-J2系列采用爪牙自动锁紧结构，均无需旋转即可完成连接，彻底杜绝了螺纹旋拧造成的磨损问题。RX-D1/RX-E1系列通过精密配合的密封圈与管壁接触，避免硬接触划伤。真正实现“接触不留痕”的无损连接效果，确保换热器接口的螺纹精度和密封面质量不受影响。

④ 宽压力范围，覆盖全测试场景

瑞和欣快速连接器操作压力范围覆盖从真空到700bar，无论是氦检前的抽真空作业、还是最高6.3MPa及以上的耐压强度试验，均可提供稳定可靠的密封连接。支持空气、氦气、氮气、水、冷却液等多种测试介质。

⑤ 优质选材，长寿命设计

连接器主体选用高品质316不锈钢材质，具有出色的耐腐蚀性，能够适应铝制板翅式换热器测试中可能接触的各种介质环境。密封圈选用高品质丁腈橡胶或特种氟橡胶，耐高低温、耐腐蚀。插拔寿命超过10万次，密封件更换无需工具、30秒即可完成，大幅降低维护成本。

⑥ 自动化集成，助力智能制造

瑞和欣快速连接器可提供气动驱动版本（RX-A1系列） ，通过气动控制实现自动连接与断开，可直接集成到自动化测试产线中，由PLC控制，实现无人化、标准化的批量检测。

客户反馈

“铝制板翅式换热器检测一直是我们产线的瓶颈环节——接口多、压力高、还要过氦检，对连接方案的要求非常高。以前一个产品测下来，光接管拆管就要花十几分钟，操作工累不说，还经常因为连接泄漏导致返工。引入瑞和欣快速密封连接器后，情况彻底改变了：直管用RX-D1一插就行，螺纹口用RX-J2一推就锁死，法兰用定制夹具几秒钟夹紧。单台产品测试准备时间从15分钟以上缩短到1分钟以内，氦检环节的假漏率下降了90%以上。现在我们的检测效率提升了将近4倍，产品交付周期大幅缩短。瑞和欣的方案真正解决了行业痛点！”

—— 该铝制板翅式换热器制造企业 质量部

应用拓展

本案例中的瑞和欣快速密封连接器解决方案，同样适用于以下相关场景：

各类板翅式换热器（不锈钢板翅式、铜铝复合板翅式等）的气密性测试及耐压试验

管壳式换热器的管程与壳程密封性检测

微通道换热器、平行流换热器的氦质谱检漏

热交换器总成的出厂综合性能测试

空分设备、天然气液化装置、石油化工装置中各类压力容器的密封性检测

新能源汽车热管理系统中冷却器、Chiller（ chillers）的气密性及氦检

此外，瑞和欣快速密封连接器凭借卓越的密封性能与广泛的适配性，还可广泛应用于制冷空调行业（冷凝器、蒸发器、风机盘管等）、新能源三电系统（电池包冷却管路、电机壳体气密测试）、仪器仪表行业、液压气动行业等各类测试场景。无论是气密性测试、压力测试、真空测试还是氦质谱检漏，瑞和欣都能提供专业可靠的快速密封连接方案。
