汽车冷却器检测快速密封连接器应用案例
客户需求
某国内知名汽车散热器及冷却系统制造企业，主要从事汽车散热器（水箱）、中冷器、油冷器及EGR废气循环冷却器等产品的研发与生产。在冷却器成品下线检测环节，客户需对每一件产品进行严格的气密性测试及耐压测试，以验证冷却器各焊接部位和连接部位在装车后不会出现冷却液泄漏等安全隐患。
测试对象涵盖多种冷却器管口类型，主要包括：
散热器进出水接口：多为金属材质凸缘管口，需模拟装配套管连接，测试各焊接部位的气密性；

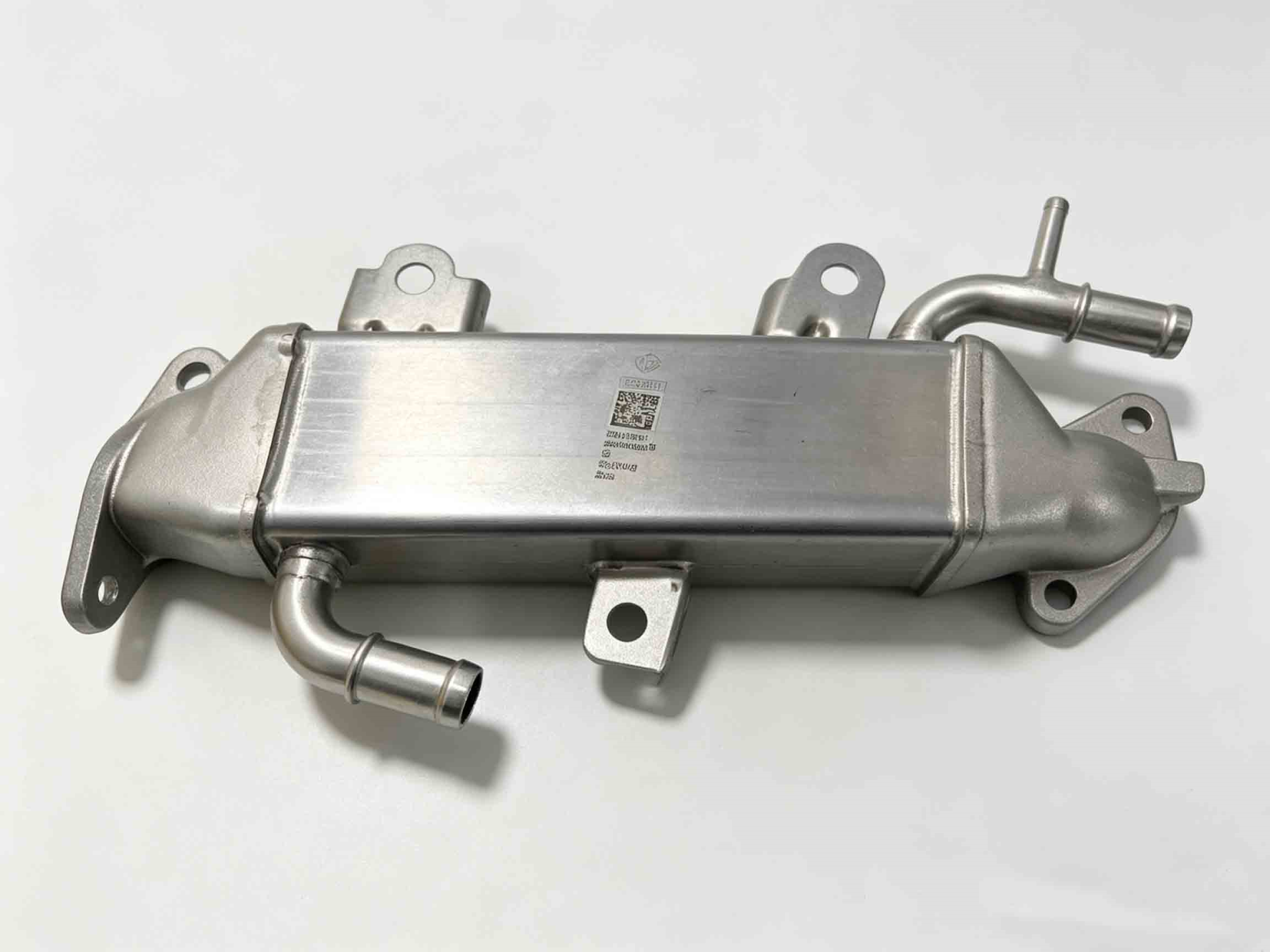

EGR冷却器进出气管口：采用汽车行业常见的凸缘结构，需在进气管和出气管处进行封堵与连接；
油冷器薄壁孔：管壁较薄，对连接器的夹持力与保护性要求极高；
VDA标准冷却液管口：凸缘带凹槽结构，广泛用于新能源冷却系统。
测试压力要求覆盖-80kPa~1.0MPa（气密性测试）及通液运行测试。客户原有测试方案存在以下痛点：
连接效率低：传统方式采用打卡箍、缠绕生料带并旋紧堵头，或螺纹对接等操作，单次连接耗时长达40~60秒，严重制约产线检测节拍；
密封不可靠：手动操作力度不一，密封圈压缩量难以精确控制，常出现密封不严导致的气体或液体泄漏，测试误判率高达3%~5%，造成高价产品批量报废的风险；
损伤管口：金属接头反复旋拧或卡箍挤压，造成冷却器管口表面划伤、变形，影响装车后的密封性能；
无法满足多样化接口需求：散热器、中冷器、油冷器等产品管口造型各异（凸缘管头、凹槽管头、宝塔管头、直管头及薄壁孔等），单一连接器难以覆盖全部测试场景。
客户明确提出：需要一套能够在3秒内完成连接、承压能力≥1.0MPa、无损接口、且能适配多种冷却器管口类型的快速密封连接方案。
方案介绍
针对客户冷却器产品多样化的管口类型及测试需求，瑞和欣技术团队深入客户产线实地勘查，为客户量身定制了一套组合式快速密封连接方案。
核心产品配置：
RX-H1系列外卡式快速密封连接器 —— 针对散热器进出水口及EGR冷却器等凸缘管口
连接方式：采用卡爪径向锁紧 + 前端锥面密封圈的复合结构。操作人员将RX-H1接头对准冷却器管口推入，听到“咔哒”声即完成连接锁定；测试完毕后，按压外部滑套即可瞬间拔出。
密封原理：连接器内部的金属爪牙自动勾住管口凸缘部分，即使在高压或振动环境下也能保持稳定连接；同时前端高品质密封圈紧贴管口外壁，形成可靠密封面。
通液/通气双功能：直通式设计保证测试流量充足，既能满足气密性测试，又可满足通液运行测试需求。
接口保护：内衬特殊软质材料，有效保护管口表面，避免测试造成的损伤。
RX-E1系列内胀式快速密封连接器 —— 针对油冷器薄壁孔、直管接口或旁边有干涉的位置
连接方式：采用内胀式设计，将连接器前端插入管孔内，通过手柄或滑套操作即可完成胀紧密封。
密封原理：通过弹性密封组件与管道内壁紧密贴合，实现可靠密封。
无损连接：独特的无划伤设计，对铝合金及塑料材质的管口都能起到很好的防护效果。
操作流程：操作人员根据冷却器管口类型，选用对应的RX-H1或RX-E1接头，对准管口推入（或插入）即可在1秒内完成密封连接；测试结束后，按压滑套（或折回把手）即可快速拔出。整个过程无需培训复杂技能，普通操作人员也能轻松上手。
方案优势
极速连接，大幅提升检测效率
手动连接时间从传统方式的40~60秒缩短至3秒以内，单条产线每日检测量大幅提升。瑞和欣连接器以“一秒连接，瞬间密封”为核心理念，相较于传统的打卡箍或缠绕螺纹方案，连接效率提升10倍以上。
高压密封可靠，零泄漏
专利卡爪锁紧结构（RX-H1）提供稳定的轴向夹紧力，配合高弹性密封圈；内胀式结构（RX-E1）通过自适应密封技术，根据孔径自动调节压紧量。两者均能在1.0MPa以上测试压力下实现零泄漏密封。客户试运行过程中泄漏误报率趋近于0。
无损连接，保护管口
RX-H1系列内衬特殊软质材料，RX-E1系列采用高分子材料设计，两者均能确保在高频次插拔测试中绝不划伤冷却器管口表面，彻底解决客户对管口损伤的后顾之忧。
一器多用，适配多种接口
RX-H1系列可适配凸缘管头、凹槽管头、宝塔管头等多种异形管口；RX-E1系列可适配直管口、薄壁孔等内孔接口。组合使用可覆盖散热器、中冷器、油冷器、EGR冷却器等全系列冷却器产品的检测需求。
高寿命，低维护
内置耐用件设计，插拔寿命超过10万次；密封圈更换无需工具，30秒即可完成，大幅降低维护成本与停机时间。
安全防脱设计
RX-H1系列内置压力辅助锁紧机制，测试压力越高，卡爪锁紧力越强，彻底杜绝高压测试状态下连接器意外脱落的安全隐患。
客户反馈
“我们冷却器产品种类多、管口类型杂，以前每条产线要备好几种不同的堵头和卡箍，工人光是选工具就要花不少时间，还经常因为密封不牢导致误报。瑞和欣给我们配的RX-H1和RX-E1组合方案，一套工具就覆盖了我们所有冷却器的测试需求。现在工人只需根据管口类型选对应的接头，一推一拔3秒搞定，连接非常稳定，气密测试的误报率几乎降为零。最让我们放心的是完全不用担心划伤管口——不管是铝合金散热器主板还是薄壁油冷器，插拔上万次依然完好如初。我们已经在散热器、中冷器和油冷器三条主力产线全面替换为瑞和欣方案，新工厂也计划统一标配。”
应用拓展
本案例中的RX-H1及RX-E1系列快速密封连接器，同样适用于汽车冷却系统及新能源热管理领域的各类气密性测试与通液运行测试场景：
发动机冷却系统：散热器（水箱）进出水口气密性测试及耐压测试、发动机缸体冷却水道检测；
涡轮增压系统：中冷器气密性测试及热交换性能测试；
废气循环系统：EGR冷却器进气管和出气管的气密性测试、耐压测试；
润滑系统：机油冷却器（油冷器）薄壁孔气密性测试及通油测试；
新能源汽车热管理系统：电池包液冷板、电机控制器冷却水道、电驱动系统壳体冷却水道的气密性测试及通液循环测试；
空调制冷系统：冷凝器、蒸发器等热交换器件的气密性测试及制冷剂充注。
此外，瑞和欣还提供针对直管、凸缘管、内螺纹、扩口管等多种管件接口的快速密封连接方案，可满足汽车冷却系统、新能源三电系统、暖通制冷、医疗器械等行业的全场景测试需求。
瑞和欣始终秉持“让密封连接更简单、更高效”的理念，以自主研发的快速密封连接技术，助力全球客户提升检测效率、保障产品质量。
