客户需求

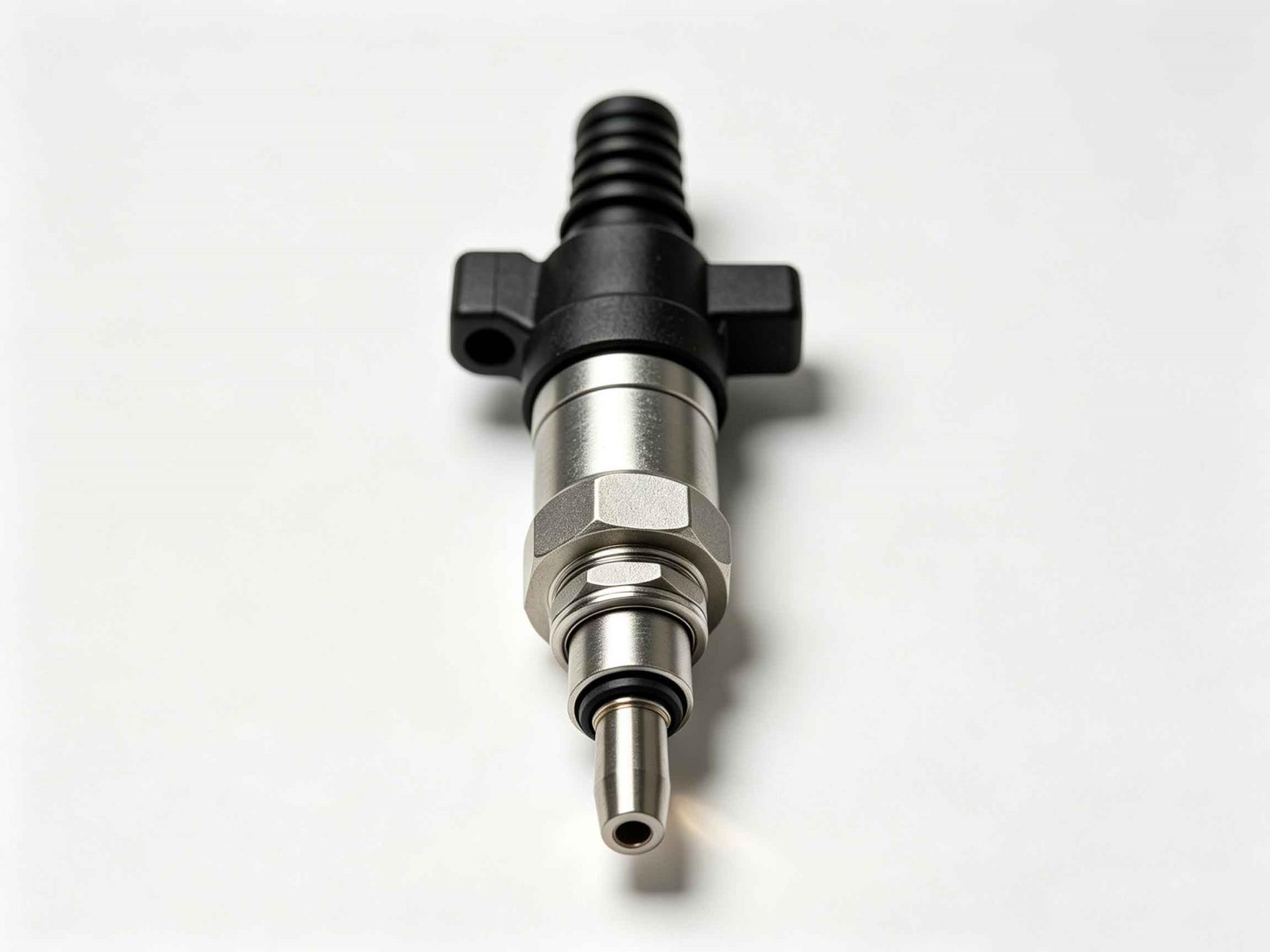

喷油嘴作为电控燃油喷射系统的精密执行元件，其密封性能直接关系到发动机的燃烧效率、排放水平及使用寿命。在批量生产过程中，喷油嘴必须经历气密性检测、开启压力校验、流量特性测试以及耐压强度试验等多道工序。然而，在实际产线操作中，测试环节的连接方式一直困扰着众多零部件供应商。

某国内领先的汽车燃油系统制造商，在喷油嘴装配线上遇到了以下棘手问题：

操作耗时，产线瓶颈突出。 喷油嘴的进油口和回油口多为细牙内螺纹，传统做法是使用带生料带的金属螺塞逐一旋紧，每次装拆需要30秒以上，而且需要扳手辅助，操作人员劳动强度大，该工位成了整条产线的节拍瓶颈。

密封一致性差，误判频发。 手动旋紧的扭矩无法统一，生料带缠绕圈数参差不齐，导致气密测试时经常出现假性泄漏，约8%的合格品被误判为不合格，需要复测，浪费大量工时和氦气。

螺纹损伤，废品率上升。 喷油嘴壳体多为铝合金材质，反复用金属堵头旋拧，螺纹极易磨损或变形，导致成品在装车后出现渗油风险，客户已因此收到多次质量投诉。

接口类型繁杂，无法通用。 不同型号喷油嘴包括内螺纹、外螺纹、快插式（J2044）等多种接口，产线需备用大量不同规格的堵头，管理混乱且切换困难。

客户明确要求：必须寻找一种“即插即用、零损伤、高密封、通用适配”的快速连接方案，从根本上改变当前低效、高危、高废品的测试现状。

方案介绍

瑞和欣技术团队深入客户生产现场，对喷油嘴全系列型号的接口尺寸、测试压力、介质类型进行了详细调研，最终制定了“分型定制、组合兼容”的模块化快速连接方案。

针对内螺纹进/回油口——选用RX-J2系列“按压式”内螺纹连接器

对于最常见的M12×1.25、M14×1.5等内螺纹接口，我们提供RX-J2系列连接器。该产品采用独特的“径向胀紧+轴向端面密封”双重作用原理：操作时，只需将连接器前端轻轻插入螺纹孔内，按压手柄约1秒，内部的螺纹爪牙便会径向张开，与工件内螺纹形成360°均匀咬合，同时端面O型圈被压缩形成主密封。测试完成后，拉动手柄即可瞬间脱开。整个过程无需旋转，彻底杜绝了螺纹磨损。该系列耐压范围覆盖50~350bar，足以满足喷油嘴气密及耐压测试的所有需求。

针对外螺纹接口——选用RX-F1系列“滑套式”外螺纹连接器

部分型号喷油嘴采用外螺纹与高压油管连接，我们推荐RX-F1系列。该连接器采用外包式卡爪结构，操作时只需将连接器套在工件外螺纹上，向后滑动外套筒，卡爪即自动锁紧在外螺纹的牙槽中，同时内部密封圈贴紧端面。该方案同样无需旋转，且卡爪与螺纹为非硬性接触，不会刮伤齿面。
超高压共轨系统拓展方案

对于高压共轨喷油器（试验压力达2500bar），我们可提供RX-F1UHP系列超高压连接器，采用金属硬密封+锥面配合结构，满足极端条件下的密封要求，已成功应用于多家知名共轨系统企业的试验台架。

多型号快速换型附件

为方便客户产线快速切换不同型号，我们设计了统一的尾端快换接头，所有连接器均采用相同安装接口，更换时无需拆装管路，只需拔插连接器主体即可，换型时间由原来的15分钟缩短至30秒。

方案优势

① 秒级装夹，效率飞跃。 从手动旋紧30秒+提升至按压/推拉1~2秒完成连接，单工位测试准备时间缩短95%以上。按每天生产2000只喷油嘴计算，每日可节省近10个工时，产线综合产能提升约20%。

② 密封稳定，误判趋零。 瑞和欣连接器采用精密加工的密封副和优质氟橡胶/聚氨酯密封圈，每次连接均可重复一致的压缩量，不受人为因素影响。在实际运行中，因连接泄漏导致的误判率从原来的8%下降至0.2%以下，极大减少了复测成本和氦气浪费。

③ 无损连接，保护螺纹。 所有系列连接器均采用“非旋转式”锁紧原理，无论是内螺纹的径向胀紧、外螺纹的轴向卡爪，还是快插的弹性锁扣，均不会对工件螺纹产生切削或磨损。客户的螺纹废品率从3.5%直接归零。

④ 承压等级全覆盖，安全可靠。 产品线从常规50bar到超高压2500bar，满足喷油嘴从低压气密到高压爆破的全阶段测试。独特的“压力辅助密封”效应——随着内部压力升高，密封圈或金属锥面受到的正压力同步增大，确保压力越高密封越紧，杜绝了高压飞脱风险。

⑤ 柔性适配，一机多用。 通过统一快换接口，同一根测试管路可快速切换不同连接器，轻松应对多品种混线生产。同时，瑞和欣可依据客户特殊接口提供非标定制，真正做到“量体裁衣”。

客户反馈

“引入瑞和欣的连接器后，我们喷油嘴测试线彻底变了样。以前工人最怕干这个工位，又慢又费劲，现在轻轻一按就锁紧，女工也能轻松操作。最关键的是，氦检泄漏值稳定在10⁻⁶ mbar·L/s级别以下，再也没有出现过因为堵头没拧紧而造成的误判。另外，连接器本身坚固耐用，我们用了半年多，密封圈都没换过，维护成本极低。瑞和欣还给我们定制了不同颜色的手柄来区分规格，现场管理一目了然。说实话，这套方案完全超出了我们的预期，接下来我们集团其他几个工厂也计划全面切换。”

应用拓展

瑞和欣快速密封连接器在汽车燃油喷射系统的价值远不止于喷油嘴测试，其高效、无损、可靠的特性可广泛应用于以下类似场景：

高压油泵性能测试：进油口、出油口及回油口的快速封堵，适用RX-F1外螺纹及RX-J2内螺纹系列。

共轨管（油轨）耐压及流量测试：超高压版本满足2500bar以上的脉冲疲劳试验。

燃油滤清器总成气密性检测：多种口径的直管及螺纹接口一键连接。

柴油发动机单体泵、泵喷嘴测试：同样适用上述连接器组合方案。

新能源车氢燃料电池系统：氢气介质下的密封连接亦有对应防爆型号。

此外，瑞和欣还可为汽车热管理系统（如电池冷却管路、空调管路）、制动系统、转向系统等提供同类型快速密封解决方案。无论您的测试压力有多高、接口多特殊，瑞和欣始终致力于以“一秒连接，瞬间密封”的专业能力，助力全球客户实现高效、智能、安全的测试升级。

瑞和欣——连接技术，驱动未来
